Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.
Крепление привода к полотну ворот
Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.
От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.
При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.
При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.
Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

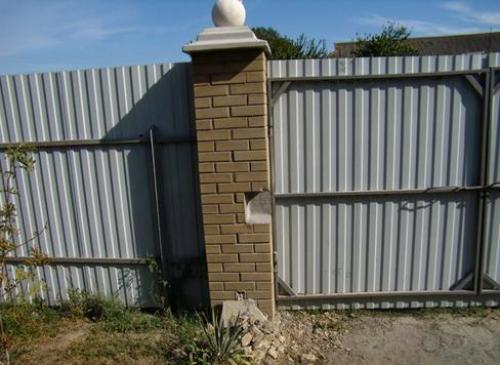

Ниша в столбе для установки линейной автоматики
Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.
Привод для распашных ворот своими руками. Подготовительные мероприятия
Чтобы ворота были удобными и практичными, необходимо учитывать несколько факторов:
- место установки;
- способ открывания — внутрь или наружу;
- габариты створок;
- вид и способ монтажа опорных стоек;
- тип, а также способ и точки крепления приводов;
- метод прокладки кабелей к исполнительным механизмам;
- тип питания (только от электросети или с резервным аккумулятором);
- конструктивные особенности фиксатора;
Кроме того, потребуется учитывать особенности материалов, из которого будут изготавливаться ворота. Только ответив на этот вопрос, можно приступать к проектированию конструкции и выбору привода.
Размер створок
При определении размера ворот ориентируются на ширину автомобилей, которые будут заезжать на участок. Для проезда легкового транспорта будет достаточно проёма 2.5 м, тогда как грузовики и трактора потребуют проезжей части шириной от 3.5 м. Необходимо учитывать и то, смогут ли машины заезжать под прямым углом к проёму. В случае когда узкая дорога возле участка не позволяет сделать необходимый манёвр, проезд расширяют в 1.2 – 1.5 раза. Кроме того, обратите внимание, будут ли открытые створки выступать на проезжую часть. В случае, когда конструкция ворот не исключает такую возможность, к размеру проёма необходимо прибавить ещё и удвоенную толщину одного полотна.
Если конфигурация участка позволяет сделать широкие ворота, не стоит пренебрегать этой возможностью. Кто знает, может через пару лет на участок надо будет загнать строительный кран или самосвал? Как показывает практика, проёма шириной 4–4.5 м будет достаточно для проезда любой автомобильной техники.
Выбор материала
Для изготовления каркаса ворот лучше всего подходят стальные профильные трубы — они имеют высокую прочность, и, что очень важно, делают конструкцию максимально жёсткой. Для заполнения воротного полотна подходят:
- металлические листы;
- поликарбонат;
- профнастил;
- доски или штакетник;
- ковка.
Изящно и оригинально выглядят ворота с комбинацией различных материалов. Например, кованых элементов с основанием из поликарбоната или дерева.
Распашные ворота можно сделать ажурными, с заполнением из металлических прутков или кованых элементов
Как правило, на выбор материала для ворот самое большое влияние оказывает толщина кошелька их владельца. Тем не менее, если делать створки своими руками, то можно сэкономить на оплате труда специалисту и за счёт этого выбрать более дорогую ковку или штамповку.
Монтаж привода распашных ворот дорхан. Инструкция настройки автоматики
Полная настройка потолочного электропривода гаражных ворот включает в себя
- регулировку крайних положений верхнего и нижнего
- регулирование усилия хода полотна по направляющим
- программирование дистанционных пультов
Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)
1_ Настройка верхнего конечного положения гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.
Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.
2_ Настройка нижнего положения полотна полотна гаражных ворот
Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.
Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.
Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:
Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.
Программирование полностью сохранено и завершено.
НАСТРАИВАЕМ ПУЛЬТ
Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)
На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.
После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!
Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.
