Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.
Достоинства:
- нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
- система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
- чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
- систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
- можно оснастить систему оборудованием для автоматического управления;
- разрешено применять гаражах для одной или нескольких машин.
Нельзя не отметить несколько недостатков данной системы:
- возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
- поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
- нахождение створки в открытом виде, снижает уровень высоты проема;
- механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
- монтаж не отличается особенной простотой.
Подъёмно-секционные
Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.
не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.
Важно! Основным преимуществом системы является тот факт, что установка конструкции не требует наличия особых навыков, главное, правильно собрать всю систему.
Подъёмно-поворотные
Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.
Такие ворота обладают важными достоинствами:
- высокая прочность;
- простота;
- стойкость к взлому.
Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.
Подъемные ворота для гаража. Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.
Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:

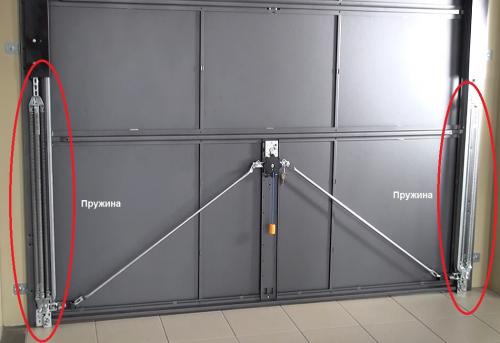

- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

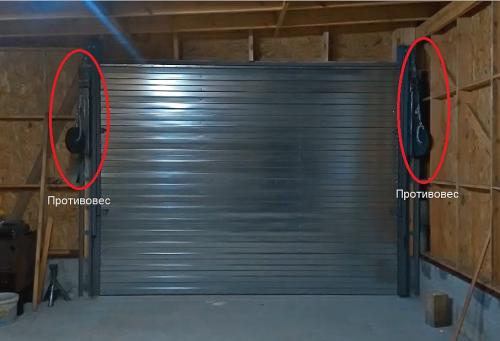

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Самые лучшие подъемные ворота. Подъемно-поворотные
Из самого названия становится понятным, что ворота при открывании совершают два движения: подъем и поворот. При этом совершают они их одновременно. В конечном итоге вся конструкция оказывается под потолком в горизонтальном расположении.
Чисто конструктивно эти ворота собой представляют одно цельное полотно, которое закрывает собой полностью проем. Чтобы закрытие было герметичным, снизу сооружают порожек высотою в пределах 3 см, в который упирается нижняя рама полотна. С боков устанавливают внешнюю раму, в которое полотно заезжает.
Само движение – подъемно-поворотное, обеспечивается шарнирно-рычажным механизмом. При этом открывать и закрывать ворота можно и вручную, и при помощи электродвигателя. Но сама схема движения конструкции доставляет некоторые неудобства. К примеру, нижняя часть полотна обязательно выходит за пределы гаража, приблизительно на 1 м. То есть ставить машину близко к воротам не получится.
Что касается размеров, то здесь достаточно скудный ассортимент по сравнению с предыдущей моделью. Максимально возможный размер полотна – 6 м ширина, 2,2 м высота. Но в плане отделки возможностей больше. К примеру, можно в воротное полотно установить окошки.
Итак, достоинства подъемно-поворотных ворот:
- простота конструкции ;
- невысокая цена ;
- компактность ;
- нет надобности чистить снег перед гаражом ;
- легко оснастить автоматикой .
И недостатки:
- закрыть ими можно только прямоугольный проем ;
- если требуется ремонт полотна, то частично это сделать нельзя , только всю конструкцию;
- не самая высокая взломостойкость ;
- нельзя автомобилю подъезжать вплотную к гаражу .
Cтеллажи для хранения колес в гараже - варианты конструкций
Рулонные
Свое название эта разновидность гаражных ворот получила из-за того, что чисто конструктивно это полотно, состоит из ламелей шириной 77-200 мм, которые при открытии сворачиваются в рулон на вал. Последний расположен в верхней части конструкции и закрыт защитным коробом.
Ламели соединены друг с другом без использования шарниров, одна ламель входит в зацеп с другой, образуя замковое соединение. Обычно эти элементы производители выпускают сразу утепленными. Но толщина их не очень большая – до 19 мм. Делать толще ламели невозможно. Они просто увеличат диаметр рулона, который будет усложнять процесс открытия.
