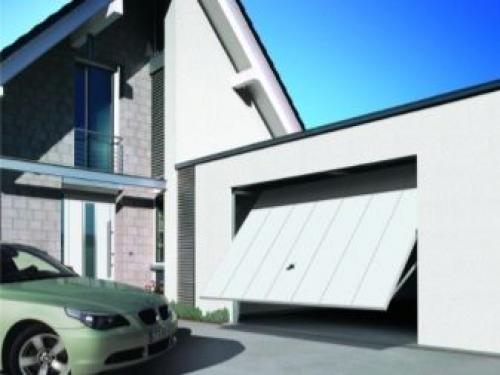

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.
При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.
Учитывая габариты транспортного средства, размеры корректируются.

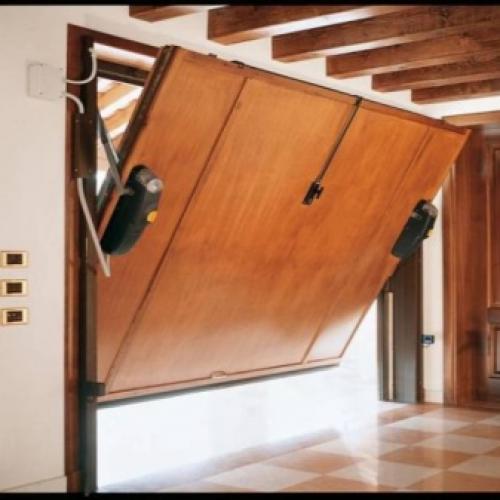

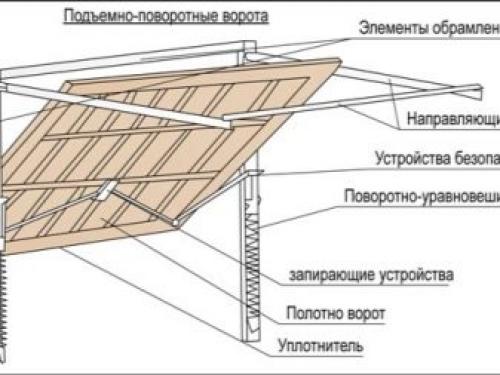

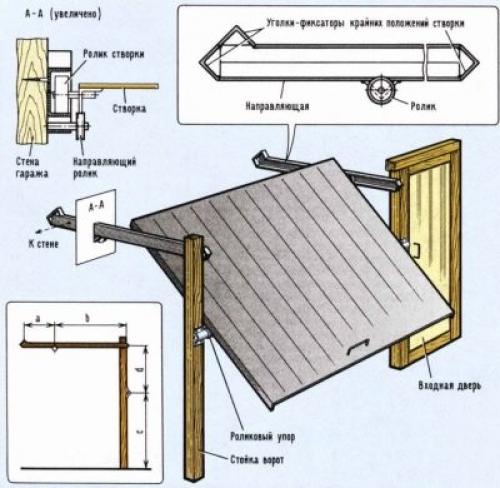

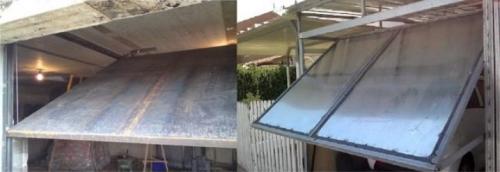

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

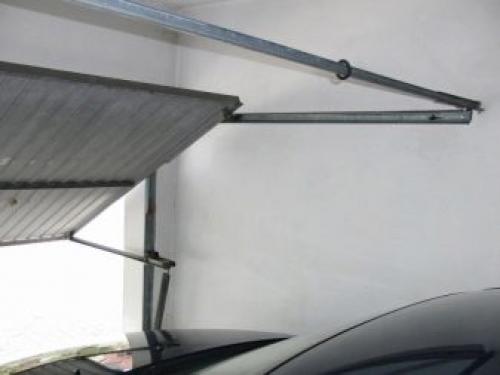

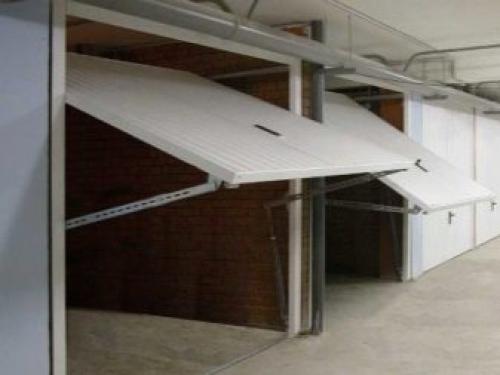

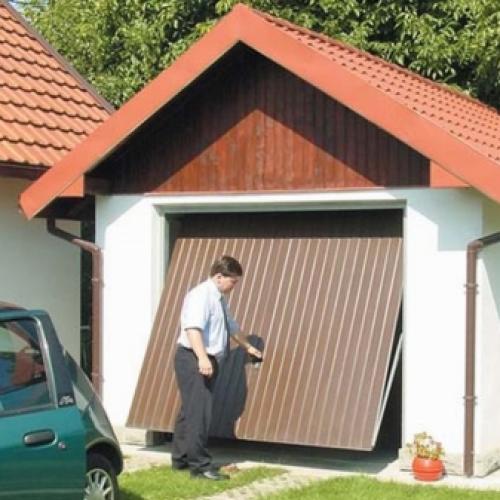

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.
Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.
Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.
При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы , а также спецификой монтажа данной конструкции.
Подъемно-поворотные ворота z-система расчет. Секционная конструкция
Достаточно популярными являются ворота с секциями.

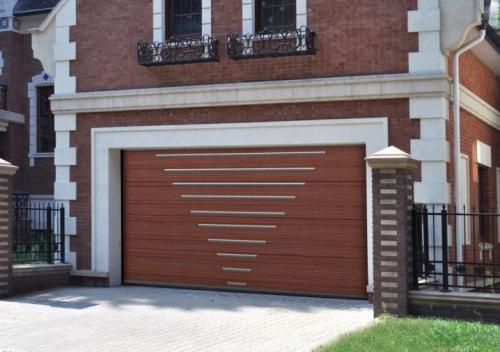

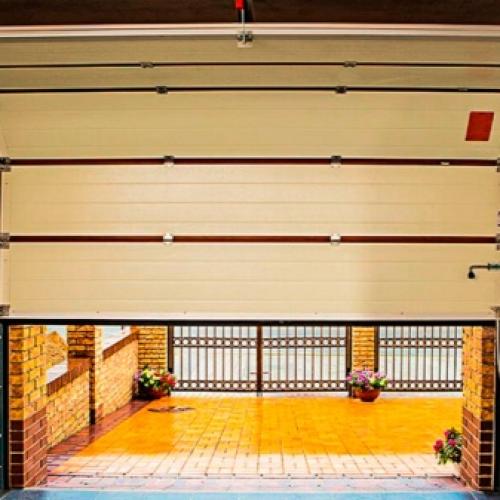

Секционные ворота с полотном из сэндвич-панелей
Они могут использоваться в проёмах любого типа. Конструкция состоит из горизонтальных панелей, которые соединяются друг с другом петлями. В процессе открывания панели будут двигаться по вертикали вверх, после чего вдоль потолка по горизонтали. Завалы снега не являются препятствием для таких ворот, так как они не открываются наружу. Конструкция позволяет экономить свободное пространство перед гаражным помещением.
В секционной конструкции хорошо выполнена герметизация, поэтому их принято считать тёплыми. Список основных преимуществ:
- бесшумное и лёгкое открытие;
- можно изготовить конструкцию любых размеров;
- хорошее утепление;
- разнообразный дизайн;
- высокая безопасность.
Недостатки:
- высокая стоимость;
- необходимость периодического обслуживания.

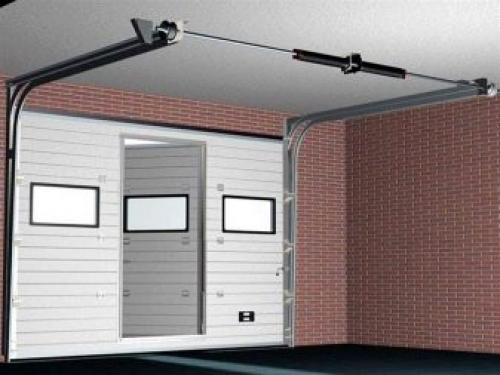

Список деталей, из которых состоит секционная конструкция, можно увидеть на рисунке:
Элементы, из которых состоит конструкция секционных ворот

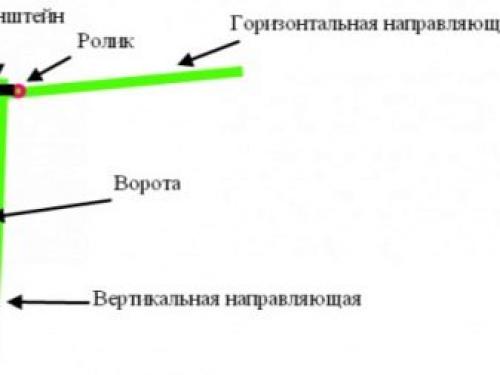

Передвижение секций происходит благодаря барабанам и тросикам, которые уравновешиваются пружинным устройством. Вдоль каркаса и под потолком размещаются направляющие, по которым перемещаются щиты с опорой на ролики.
Ворота с секциями могут быть следующих размеров:
- высота — 200–600 см;
- длина — до 500 см;
- ширина секции — 35–60 см.
Рекомендуется монтировать ворота минимально возможных размеров. Компактная конструкция работает стабильнее, при этом минимизируется вероятность блокировки. Следует знать, что модули с большим весом могут застопориться в направляющих.
Модули выполняются по принципу сэндвич-панели. Толщина материала — от 20 до 50 мм. Внутри модуля прокладывается утеплительный материал, который не впитывает влагу. Между секциями прокладывается пробковый материал, который сможет обеспечить плотное прилегание элементов друг к другу. В нижнюю панель должен быть вмонтирован эластичный уплотнитель, чтобы зимой секция не примерзала к напольному основанию.
Ворота подобного типа можно оснастить электрическим приводом с возможностью механического управления в случае отключения электричества. Мотор нужно устанавливать на среднем рельсе.
Подъемный механизм для гаражных ворот. Особенности
Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.
Подъемные ворота имеют преимущества:
- створка поднимается вертикально во время открытия;
- ворота гаража прочны, взломать их – непростая задача;
- во время подъема створки механизм работает бесшумно;
- такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
- не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
- стоимость подъемных ворот невысокая – это тоже немаловажный фактор.
Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.
Перед началом работ по их установке следует провести подготовку:
- познакомиться с особенностями подъемных гаражных ворот;
- сделать чертеж;
- рассчитать количество материала;
- подготовить в гараже место, где будет расположена конструкция.

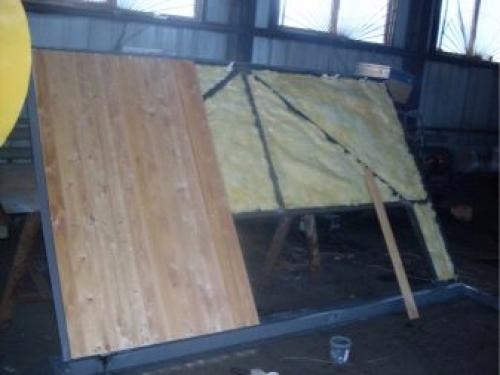

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.
Вертикальная подъемная конструкция делится на два типа:
- Подъемно-секционная . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.

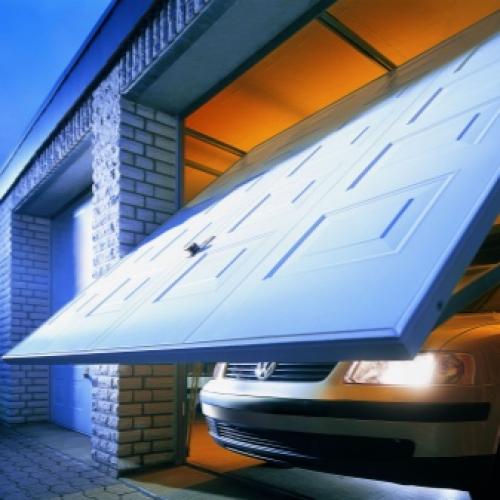

- Поворотно-подъемные ворота . В этом случае полотно поднимается вверх по изогнутой траектории.
Преимущества первого варианта:
- можно использовать в помещениях с любыми дверями;
- технология монтажа несложная;
- перед гаражом не требуется дополнительного пространства;
- есть возможность задействовать «мертвое» пространство под крышей;
- створка – это цельная конструкция, что положительно влияет на фактор безопасности;
- гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
- подъемные ворота можно монтировать в двойных и одинарных боксах;
- можно дополнить конструкцию автоматикой.
Конструктивных недостатков у подъемных ворот немного, но они есть:
- в случае повреждения полотна створки, необходимо будет менять ее полностью;
- ворота могут быть только квадратной или прямоугольной конфигурации;
- при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.
