Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор. Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма.

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

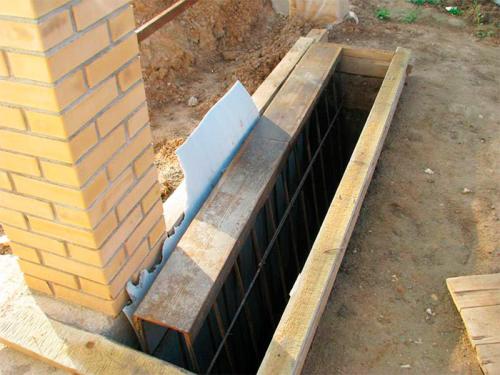

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

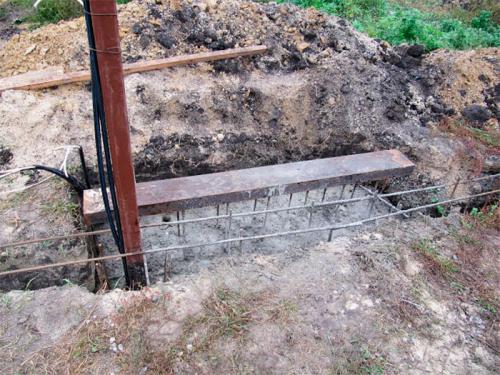

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Глубина укладки зависит от рельефа местности.

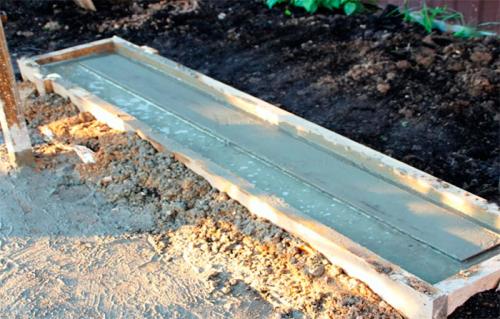

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Самые простые откатные ворота своими руками. Необходимые инструменты и материалы для откатных ворот своими руками

Список подобран для ворот размером 3×2 м в самом простом варианте изготовления. Размеры автоматических ворот такие же, как и у неавтоматических. Поскольку мы рассматриваем самый простой вариант, то стоимость автоматики учитываться не будет. Стоимость материалов также не приводим, так как цены на них могут меняться.

Материалы

Для самостоятельного изготовления ворот вам понадобятся следующие стройматериалы:

• труба квадратного или прямоугольного сечения для каркаса и створок ворот (также потребуются трубы большего сечения для изготовления сердечников опорных столбов);
• профнастил для обшивки;
• швеллер шириной 100 мм (длина зависит от ширины проема ворот, в данном случае составляет 3 м);
• 4 отрезка арматуры сечением 16 мм и длиной 1 м каждый;
• цемент, песок, щебень для приготовления бетонного раствора;
• фурнитура;
• кирпичи для сооружения опорных столбов.

Инструменты

Для проведения монтажных работ обзаведитесь следующими инструментами:

• сварочный аппарат;
• болгарка;
• молоток;
• лом;
• штыковая и подборная лопаты;
• рулетка;
• строительный уровень;
• бетономешалка или емкость для замешивания раствора вручную.

Фурнитура для откатных ворот

Если говорить в общих чертах, то фурнитура в данном случае это то, обеспечивает нормальную работу всей конструкции. К сожалению, большинство деталей из этого списка самостоятельно изготовить не получится. Их придется покупать. Но кое-что можно сделать и своими руками. Например, направляющие для откатных ворот. Итак, в стандартный набор входят следующие элементы:

• верхний и нижний улавливатели (нужны для того, чтобы во время закрывания створка занимала правильное положение);
• направляющая планка (стандартно поставляется длиной 6 м);
• резиновые торцевые заглушки для направляющей (для предотвращения попадания грязи и снега внутрь направляющей через торцы);
• накатной ролик (обеспечивает нормальное закрытие створки);
• верхние поддерживающие ролики;
• роликовые каретки (в комплекте 2 шт.). По ним скользит створка.

Ролики для откатных (раздвижных) ворот бывают металлическими или полимерными. В условиях наших широт целесообразнее устанавливать металлические, так как полимерные не выдерживают частых перепадов температур и имеют короткий срок службы.

При закупке материалов для изготовления створки следует учитывать их вес.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-vorota-svoimi-rukami-otkatnye-sozdanie-proekta

Монтаж откатных ворот инструкция. Монтаж откатных ворот

Откатные ворота – вариант оснащения проезда на участок, который вытесняет классический вариант: распашные ворота. Главные преимущества такой конструкции: экономия пространства и удобство использования. Однако у них есть существенный недостаток – более трудоемкий процесс установки.

Чтобы вам было проще монтировать ворота и вы могли сэкономить на услугах строителей, предлагаем ознакомиться с пошаговой инструкцией по установке откатных ворот своими руками.

Этапы монтажа ворот

Инструкция по монтажу откатных ворот включает следующие этапы:

• Проектирование конструкции.
• Подготовку фундамента с закладным элементом под монтаж опор.
• Крепление роликового механизма и установка каркаса ворот.
• Далее рассмотрим каждый этап установки откатных ворот более подробно.

Проектирование

При проектировании и создании эскиза всей конструкции, необходимо учесть следующие составляющие:

Подготовка фундамента

Здесь важно определить в какую сторону будут открываться ворота, опора одна. Если откат ворот будет выполняться в правую сторону, основная часть фундамента тоже будет справа. Траншея копается вдоль забора со стороны двора. Ее ширина обычно составляет 40-50 см, глубина – 0,7-1 м.

Когда траншея готова, нужно продумать закладной элемент. Он состоит из опорной балки и арматурного каркаса. Каркас из арматуры опускается в траншею, к нему крепится опорная балка. Самое важное на этом этапе, выставить опорную балку в уровень, чтобы вся будущая конструкция стояла ровна и ворота самопроизвольно не откатывались. Если вы планируете устанавливать электропривод и автоматику, на этом же этапе нужно проложить проводку для его подключения.

Бетон заливается таким образом, чтобы верхняя часть закладного элемента оставалась открытой.

Установка направляющих и крепление роликового механизма

Чтобы обозначить линию движения ворот, необходимо натянуть веревку по всей ширине проема, выставить ее по уровню. Веревка натягивается на высоте 20 см от земли.

Роликовые опоры устанавливаются на опорную балку.

Все необходимые для монтажа комплектующие и места их расположения смотрите на изображении ниже:

Если вы заказываете откатные ворота в Setka.by, вы получаете полный набор комплектующих, а также инструкцию по монтажу.

Ролики и другие комплектующие крепятся к полотну сваркой. Помните, самое важное в установке откатных ворот своими руками – выставить все элементы конструкции в уровень, иначе ворота будут самопроизвольно открываться, и механизм будет работать неправильно.

Если вы хотите заказать каркас откатных ворот и все необходимые для монтажа комплектующие, звоните в офис Setka.by по телефонам, указанным на сайте или пишите в онлайн-поддержку. Мы производим ворота по индивидуальным размерам, помогаем с выбором подходящих материалов – обращайтесь.

Фундамент под откатные ворота. Ша. Подготовка бетонного основания

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

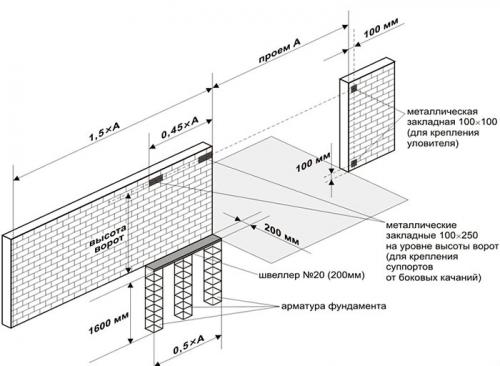

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.
