Пошаговая подробная инструкция установки откатных ворот. Преимущества откатных ворот

Пошаговая подробная инструкция установки откатных ворот. Преимущества откатных ворот

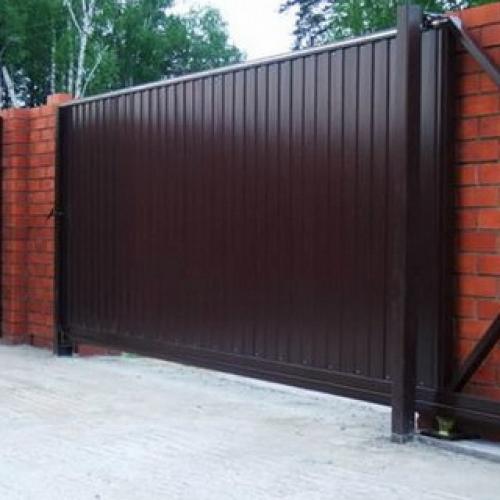

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила , поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Места соединения придется регулярно обрабатывать (красить или покрывать защитным средством). В остальном, профнастил считается самым экономичным и достаточно качественным материалом для ворот.

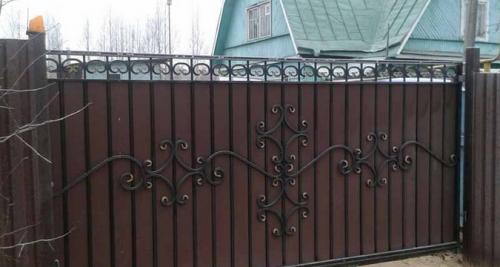

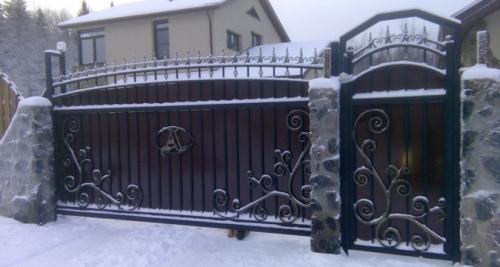

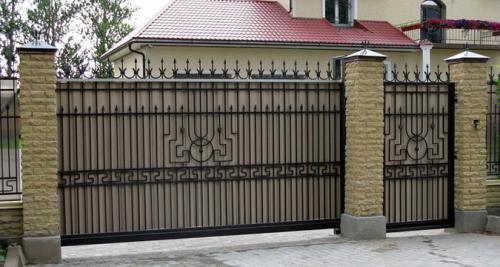

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Откатные ворота по уголку. Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, и без перекрытия створки ворот.

Бюджетные откатные ворота своими руками

Фундамент под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина въездного проёма – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Бюджетные откатные ворота своими руками

Столбы:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Бюджетные откатные ворота своими руками

Хотя фундамент под тележку с роликами залит, конструкцию ворот изменили на подвесную.

Бюджетные откатные ворота своими руками

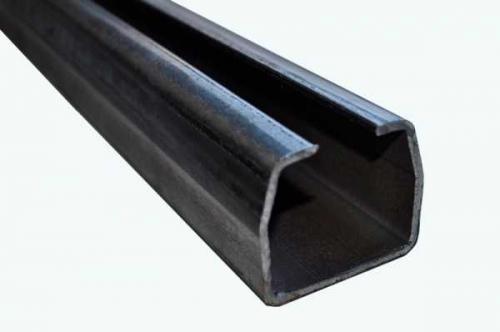

Для этого требуется основа — направляющая балка, по которой «ходят» ролики каретки.

Бюджетные откатные ворота своими руками

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Бюджетные откатные ворота своими руками

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Бюджетные откатные ворота своими руками

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Бюджетные откатные ворота своими руками

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Для изготовления откатных ворот также необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью . Т.к. все работы ведутся самостоятельно, необходимы струбцины и магнитные угольники.

Бюджетные откатные ворота своими руками

Незаменима и угловая струбцина, позволяющая фиксировать свариваемые детали точно под углом в 90 градусов.

Бюджетные откатные ворота своими руками

Приварив крепёж, пользователь закрепил балку на опорах и приступил к изготовлению кареток и створки ворот.

Бюджетные откатные ворота своими руками

Для кареток отлично подошла «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. Также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Бюджетные откатные ворота своими руками

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для калитки) – 40х20х2 и 20х20х1.5 мм.

Бюджетные откатные ворота своими руками

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Бюджетные откатные ворота своими руками

Это гораздо удобнее, чем варить «на коленке». Кроме этого, существенно возрастает качество работ.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/ustanovka-otkatnyh-vorot-podrobnaya-instrukciya-ustanavlivaem-otkatnye-vorota-zakladnaya

Откатные ворота своими руками по схеме Якселя. Как я откатные ворота делал. Схема Якселя

Всем Здравствуйте! По мотивам предыдущего поста про ворота, куда я беспардонно залез. Извините! Решил создать отдельный пост о своих «страданиях».

Итак. Участок у меня угловой, а это значит что я имею отличную возможность сделать заезд с двух сторон. С одной стороны парадные (распашные) ворота и калитка, а с другой — рабочие (откатные) для заезда больших машин. Ну, а если учесть что мне ещё предстоит строиться, то и заезд должен быть широким и удобным.

Всю прошлую зиму штудировал интернет и долгими вечерами и ночами на работе представлял как это будет. В результате остановился на системе Якселя. Всё просто и удобно!

И самое главное, я это всё могу сделать сам. Не прибегая к помощи посторонних лиц, от которых иногда больше проблем чем толку.

Сам ролик можно посмотреть в интернете. Не буду сюда выкладывать ссылку, сами найдёте в поске по слову «Яксель».

Суть системы Якселя в том, что обычная профильная труба установленная ромбом двигается по подшипникам и тем самым закрывает или открывает полотно ворот.

В данном случае не требуется покупать никаких дорогих комплектов для откатных ворот. Всё делается самому и очень просто.

Я даже в качестве роликов, поддерживающих саму створку ворот вверху, поставил обычные мебельные ролики за 35 рублей. Там ведь нагрузки особой нет на них. Просто от бокового качения. Тогда зачем покупать от заводского комплекта по 800 рублей?

Немного информации по воротам.

Две двутавровые балки, сваренные между собой, являются основанием. На них наваривается уголок по системе Якселя. Сергей в своём ролике использует 60х60. Но у меня ворота намного больше ( чуть более 5 метров) и я решил перестраховаться и взял. 110х110

На саму балку взял балку 80х80х4. Длина 8 метров.

Основу ворот варил из 40х40х3. Внутренние перемычки 30х30х2.

Калитка, внутри ворот, тоже 40х40х3.

Подшипники 6304 2RS полностью закрытые с двух сторон.

По два снизу и сверху. Итого 16 шт. Брал оптом не базе по 90 рублей за штуку.

Плюс два поставил на «ловушку» для ворот с другой стороны.

Обшивал ворота вместе с забором. Из профлиста С10.

Вроде пока всё что помню. Если есть вопросы, спрашивайте.

Строительство и ремонт

4.5K постов 34.1K подписчиков

Правила сообщества

Правила оформления постов.

Посты видеоролики должны обязательно иметь описание о чём видео. Если видео длинное, то крайне желательно указать время, когда и о чём рассказываете.

В случае нарушения пост выносится из сообщества.

Запрещено регулярное хамское и неуважительное обращение к другим участникам сообщества в рамках общения в комментариях. В случае первого нарушения бан в сообществе на 2-3 недели. В случае повтора постоянный.

Только для профессиональных участников рынка строительных услуг. (публикующихся регулярно)

Пост должен быть основан на личном опыте.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-otkatnye-vorota-svoimi-rukami-otkatnye-vorota-vazhnye-layfhaki

Самодельные откатные ворота чертежи. Чертежи откатных ворот - бесплатно

Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот . Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h3=2310мм, h4=2230мм. Все.
Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:

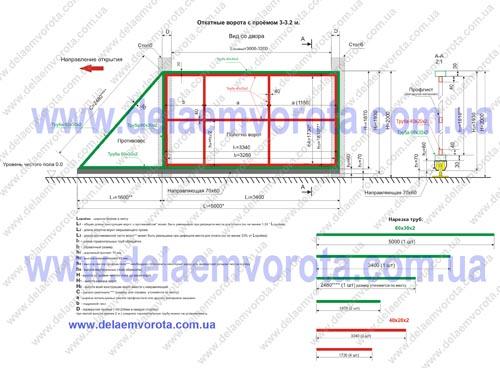

Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

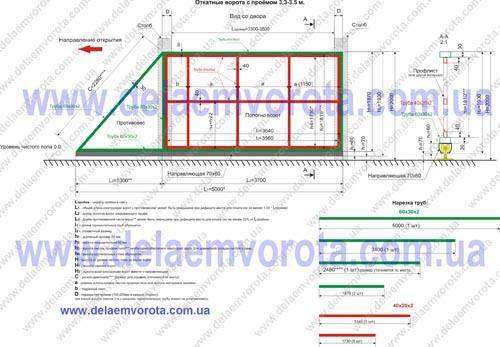

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

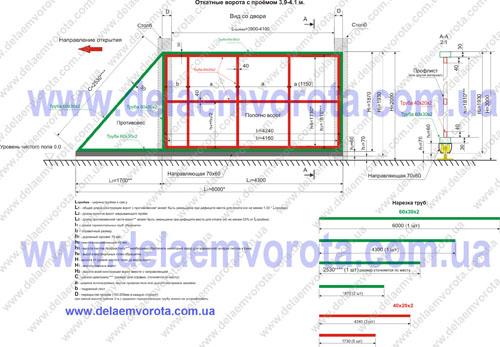

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

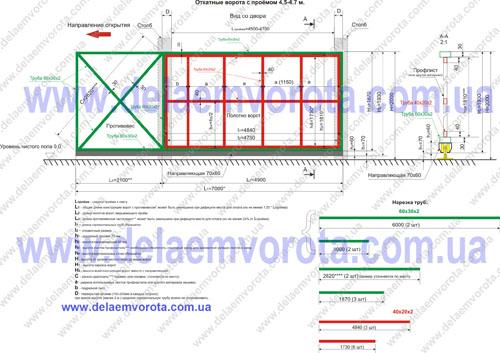

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

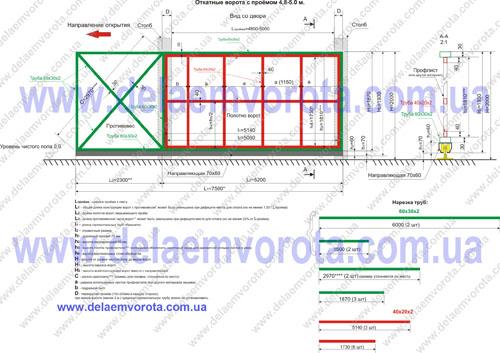

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

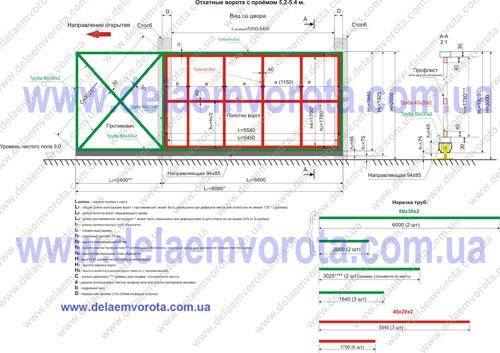

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

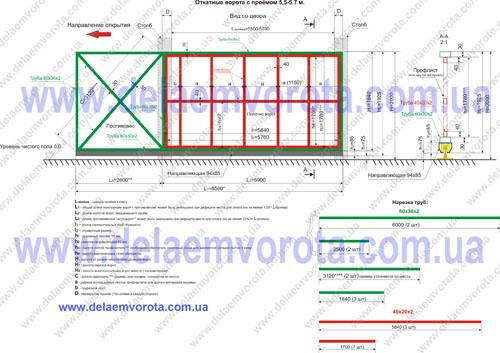

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5. Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

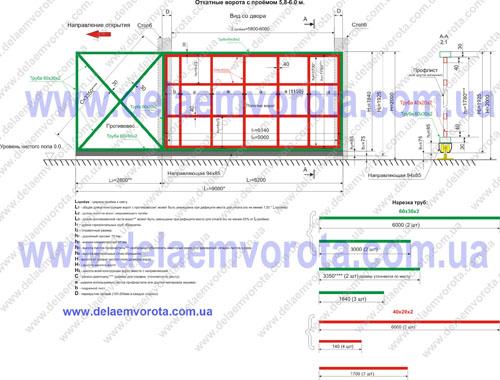

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

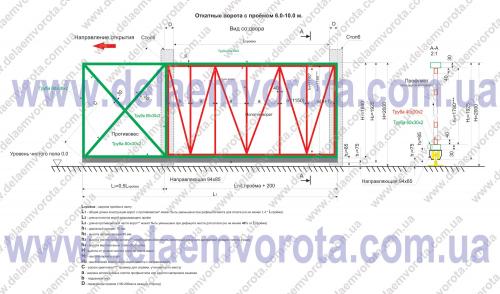

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800 .
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй - в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

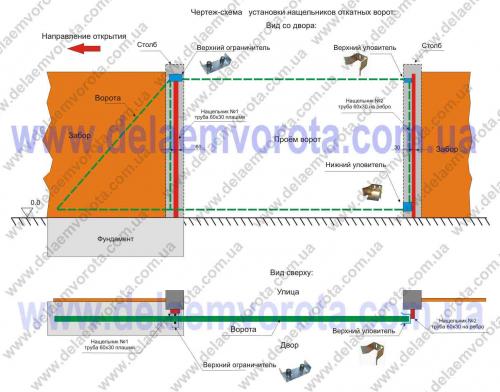

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Установка откатных ворот алютех своими руками. Ша. Подготовка бетонного основания

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

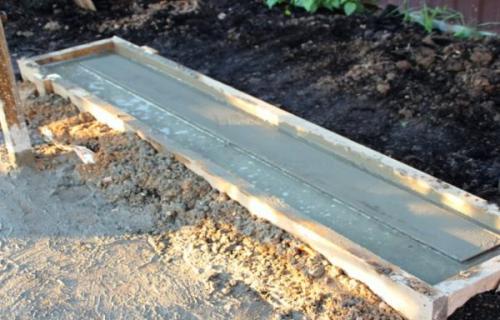

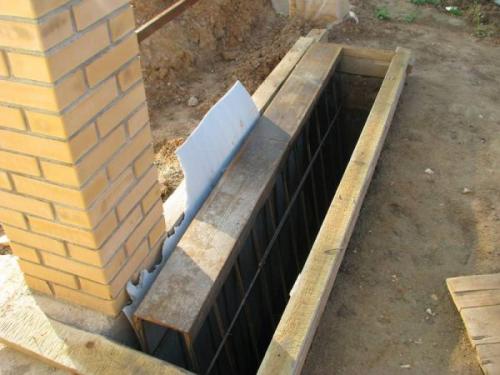

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

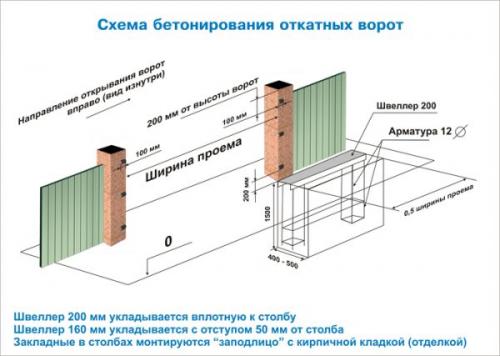

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.

Простые откатные ворота своими руками. Полный перечень необходимых комплектующих, материалов и инструментов

Сегодня для того, чтобы самостоятельно собрать откатные ворота не нужно изобретать собственную конструкцию и искать материалы «с бору по сосенке». Современный рынок предложит вам не только полный комплект для самостоятельной сборки, но и предоставит серьезный выбор различных комплектующих и фурнитуры с учетом индивидуальных особенностей вашей конструкции. Так, например в он-лайн супермаркете www.Vorotnet.ru вы можете приобрести широчайший ассортимент комплектующих и автоматики для откатных ворот. Расскажем подробнее, из каких материалов сегодня лучше всего делать данные конструкции.

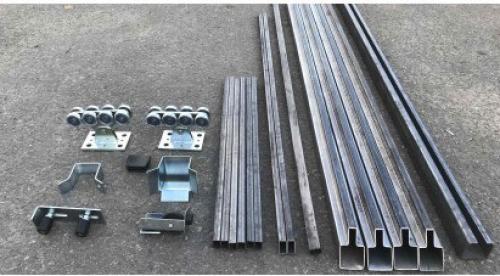

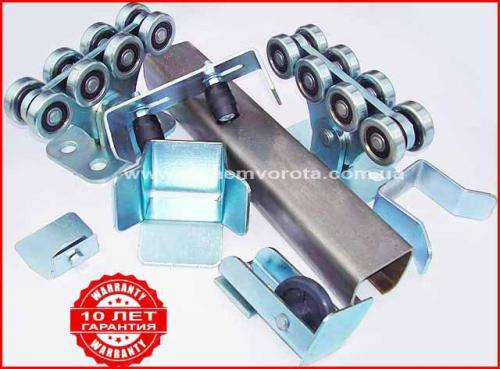

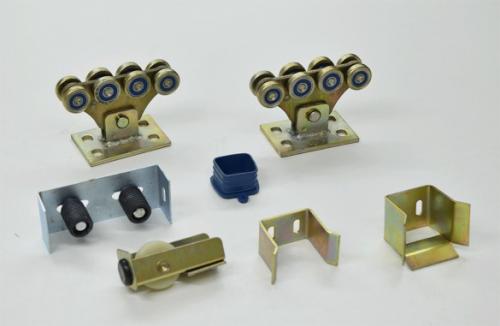

Комплектующие для откатных ворот

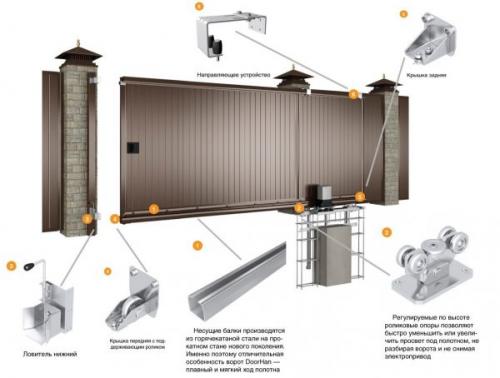

1. консоль (она же балка) – это основа всей системы, обеспечивающая горизонтальное перемещение створки. Консоль представляет собой рельс, внутри которого располагаются ролики. Необходимая длина консоли составляет полторы ширины проема ворот. То есть, если ширина вашего въезда 4 метра, то вам потребуется 6-ти метровая консоль.

2. две роликовые каретки . Указанные комплектующие статично закрепляются на фундаменте. Сами ролики в процессе эксплуатации находятся внутри консоли.

3. верхние поддерживающие ролики . Обеспечивает полотну ворот строго вертикальное положение.

4. концевой ролик . Фиксирует створку ворот в закрытом положении и не дает ей провисать. В закрытом положении концевой ролик фиксируется в «нижнем улавливателе».

5. верхний и нижний улавливатели «принимают» полотно ворот, не давая ему перекоситься при закрытии, а также разгружают роликовые каретки в положении «закрыто».

6. заглушка – элемент, защищающий консоль от грязи, песка и влаги.

Это то, что касается специализированной фурнитуры (комплектующих для откатных ворот), далее переходим к материалам для полотна ворот.

Полотно ворот

Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для конструкции рамы) и 40*20 мм (для создания ребер жесткости и места крепления зашивки). Подобная конструкция, при всей ее надежности, имеет и свои определенные недостатки. При облицовке такого каркаса металлопрофилем нельзя сделать полностью герметичное пространство, туда попадает влага, что способствует ускоренной коррозии.

На сегодняшний день есть более технологичное и универсальное решение – использование для сборки каркаса Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины, между трубой каркаса ворот и рамы для крепления профильного листа. Данное изделие стало своего рода находкой не только для компаний, профессионально устанавливающих заборы и ворота, но и для индивидуальных застройщиков. Сегодня можно без проблем приобрести Т-профиль напиленный под ваши размеры в заводских условиях с идеальными резами по 45 градусов, готовый к сварке.

7. Т-профиль . Для выбранного размера ворот потребуются 2 отрезка Т-профиля длиной 6 метров и 2 отрезка длиной 1,88 м, что обеспечит высоту конструкции около 2-х метров.

Для обеспечения жесткости конструкции дополнительно потребуются:

8. Вертикальная стойка из трубы 40х20 мм длиной 0,856 метра – 6 шт,

9. Горизонтальная перемычка из трубы 40*20 мм длиной 5,86 метров – 1 шт,

10. Раскосы из трубы 40*20 – 2 шт.

Основание

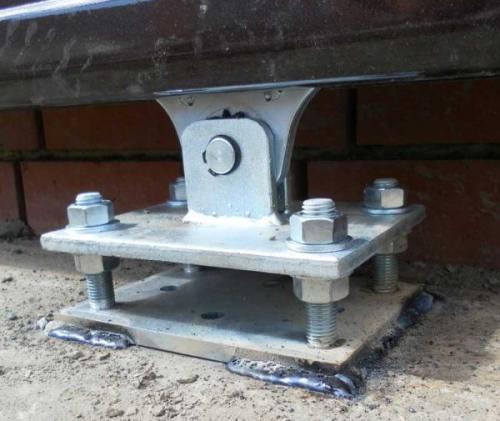

Откатным воротам необходимо надежное основание, на котором крепятся роликовые каретки и фальш-столбы для обеспечения вертикальности полотна. Для этих целей необходимо приобрести:

11. Металлический швеллер шириной 200 мм и длиной, равной половине ширины проема (в нашем случае – 2м),

12. Арматура сечением 12 мм для формирования фундамента,

13. Металлическая труба 60*60 мм для фальш-столбов. Фальш-столб возле фундамента (сторона проема, в которую открываются ворота) называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, он принимает и удерживает полотно в закрытом положении.

Расходные материалы

К расходным материалам, которые потребуются для сборки и монтажа ворот относятся: саморезы по металлу, для крепления профнастила, грунтовка по металлу, специализированная краска по металлу, растворитель и герметик.

Инструменты

Безусловно, выбор инструментов зависит выбранного вами типа конструкции и используемых материалов. Так, если для каркаса ворот вы возьмете комплект с Т-профилем толщиной стенки 1,5 мм , то для его сварки лучше воспользоваться полуавтоматом. Если же толщина стали Т-профиля будет 2 мм , то вполне сгодится недорогой инвертер и пачка 3-х миллиметровых универсальных электродов.

Если для крепления профлиста вы выбираете саморезы по металлу, то необходимо вооружиться шуруповертом. Данную работу можно также выполнить при помощи заклепок, в этом случае потребуется заклёпочник.

Для нарезки металла и зачистки сварных швов достаточно болгарки 125мм, плюс отрезные и шлифовальные круги. Кроме того, вам понадобятся молоток и уровень.

Можно приступать к монтажу.

Источник: https://aystroika.info/novosti/samodelnye-otkatnye-vorota-otkatnye-vorota-variant-1

Откатные ворота свари сам. Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовыхможно найти у производителя ворот и комплектующих «АЛЮТЕХ»

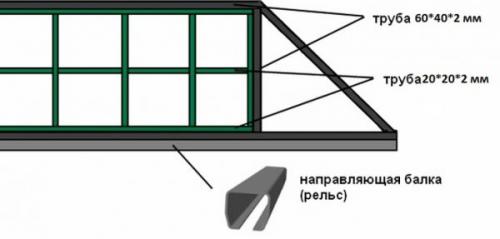

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

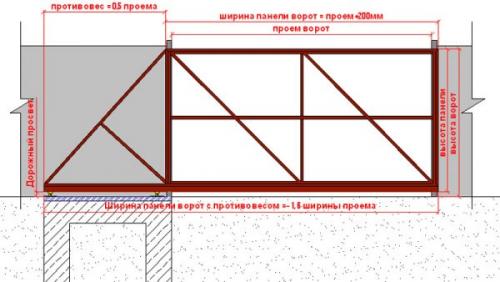

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Дешевый забор для дачи – оригинальные ограды из дерева, металла и подручных материалов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Каркас откатных ворот в сборе

Итак, рама ворот готова, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Рекомендуется это делать, используя струбцины, чтобы направляющий элемент не повело во время крепления.

Монтаж откатных ворот инструкция. Установка откатных ворот

Откатные ворота, пожалуй, один из самых востребованных и привлекательных вариантов для загородного дома. Их изготовление и установку вполне можно произвести своими руками, имея пошаговую инструкцию. И хотя этот вид ворот не самый легкий по монтажу, мы постараемся рассказать вам максимально подробно, как можно собрать их самостоятельно.

Конечно, самый простой вариант — купить готовые ворота со всеми комплектующими, и доверить процесс сборки и настройки профессионалам. Но, в этом случае приготовьтесь к немалым затратам.

Если же вы хотите сэкономить и не боитесь трудностей, то все внимание на те, фото, схемы и рекомендации, которые мы предлагаем ниже.

Подготовительные работы

Для начала необходимо определится, какой из вариантов откатных ворот вам подойдет. Здесь нужно учесть такие факторы, как: запас расстояния хода ворот, тип грунтов на вашем участке, планируемое или существующее дорожное покрытие, какая техника будет заезжать, потребуется ли вам автоматика. Чтобы разобраться со своими предпочтениями, посмотрите на варианты исполнения откатных ворот, представленные ниже.

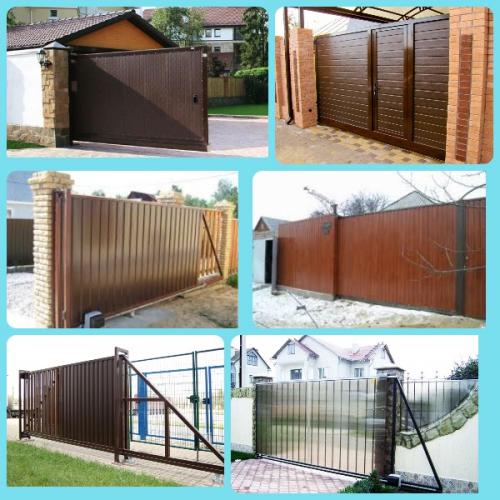

Следующим этапом строительства будет приобретение необходимых материалов. Сегодня мы решили рассмотреть вариант установки откатных ворот с калиткой размером 6х2метра и с подключением автоматики.

И для этого потребуются следующие материалы и оборудование:

• арматура АIII диаметром 14мм – около 100 погонных метров;
• швеллер шириной 18 мм – 6 погонных метров;
• труба, сечение 60х60 мм – 40 погонных метров;
• труба, сечение 20х40 мм – 30 погонных метров;
• оцинкованный цветной профлист – 12 квадратных метров;
• роликовые опоры – 3 комплекта;
• уголок стальной 40х40 мм – 2 метра;
• регулируемые подставки – 3 штуки;
• нижний роликовый уловитель – 1 штука;
• верхний роликовый уловитель – 1 штука;
• концевой ролик – 1 штука;
• направляющая П-образная рельса – 6 метров;
• зубчатая рейка – 5 метров;
• электропривод с автоматикой – 1 комплект;
• сварочные электроды;
• бетон М200 – 1,5-2 м3;
• краска.

Особое внимание нужно обратить на качество деталей с роликами. Предпочтение стоит отдать металлическим прорезиненным — они гораздо надежнее, нежели пластиковые.

Из инструмента в обязательном порядке потребуются: бензобур, сварочный аппарат, болгарка, а также стандартный ручной инструмент.

После приобретения материала и подготовки инструментов необходимо выполнить разметку под фундамент. Здесь очень важна точность разметки оси движения. Иначе конструкцию будет тяжело отрегулировать для правильного хода.

Фундамент

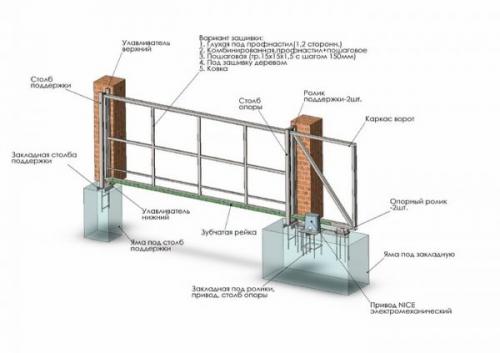

Фундамент для откатных ворот состоит из двух частей и выполняется из бетона. Для его изготовления нам потребуется выкопать две траншеи. Одна длиной 1 метр, вторая – 2 метра, а шириной и глубиной по 40 см каждая.

Далее, с шагом 1 метр с помощью бензобура требуется пробурить пять скважин диаметром 200 мм на глубину 1,5 метра.

Лишний грунт после окончания работ вывезите за территорию или используйте для благоустройства газонов и клумб.

Из арматуры вяжем каркасы лент и столбов с шагом 200 мм. В нижней части колонн оставляйте штыри около 10 см для последующей регулировки высоты при подготовке к бетонированию.

Далее, с помощью сварочного аппарата нужно приварить швеллер к армокаркасу. После чего заготовку опускаем в подготовленный котлован, выставляем соосность и высотные отметки. Фиксируем конструкцию.

Теперь выставляем опалубку из досок на уровень выше отметки земли на 10-15 см.

Каркас закладной детали для фундамента

Замешиваем бетон и заливаем его в опалубку. С помощью прутков арматуры трамбуем бетон и высвобождаем пустоты.

Еще раз проверяем отметки и ровняем поверхность заливки.

Оставляем бетон застывать на сутки, а сами переходим к изготовлению каркаса ворот.

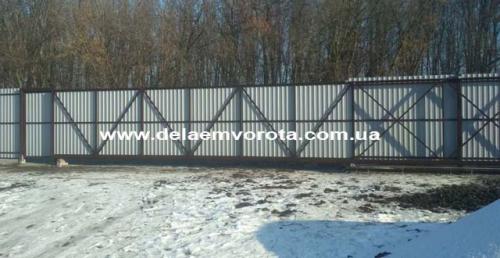

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Установка закладных деталей

Пока мы готовили каркас, наш бетон в фундаменте уже схватился. А значит можно приступать к монтажу регулируемых подставок, которые закрепляются сваркой к опорному швеллеру в фундаменте по предварительно размеченным местам.

На подставки устанавливаем роликовые опоры и закрепляем их гайками.

К нижней передней части каркаса привариваем концевой ролик.
