Калитка из металлопрофиля своими руками. Установка опорных столбов

Калитка из металлопрофиля своими руками. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Калитку своими руками из профильной трубы. Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Калитка из профнастила в рамке. Создаём чертёж

В калитку, как и во входную дверь, должен помещаться крупногабаритный груз: например, холодильник, диван и другая мебель и бытовая техника, без которой сегодня многим владельцам не обойтись. Если нет веских причин открывать ворота, то калитка должна соответствовать критериям повседневной жизнедеятельности, не являясь помехой ни владельцу частного дома, ни членам его семьи, ни гостям.

• Ширина калитки должна быть с запасом. Стандартный размер проёма находится в пределах метра. В открытом состоянии (без учёта петель и другой фурнитуры) полезное расстояние должно быть именно таким.
• Высота ворот и калитки должна быть не менее 2 м. Поскольку профнастил представляет собой глухое перекрытие, через которое исключена какая-либо видимость снаружи, длина (высота) профлиста, поставленного вертикально, занимает эти два метра. С учётом вырубки внизу высота ворот может достигать 220 см.
• Несущие опоры калитки заглубляются в бетон на глубину не менее 1,5 м. Эта глубина подходит для всех типов и разновидностей грунта, учитывая его пучение в период длительных заморозков. С учётом действующей высоты ворот, калитки и забора могут понадобиться отрезки профтрубы с сечением 5х5 см. Толщина их стенок достигает 3 мм и более. Общая длина столбов под ворота составит 3,7 м. Каркас ворот и калитки сваривается из профтрубы сечением 2х4 см.
• По углам конструкции располагаются усиливающие распорки (диагонали), их длина – до 30 см . Они запиливаются и размещаются под углом в 45 градусов.
• Посередине (на расстоянии 1 м от верхней и нижней перекладины) устанавливается горизонтальная распорка . Её также можно усилить проставками, образующими вместе с основными перекладинами треугольник. В итоге несущую конструкцию, оснащённую полным комплектом диагональных проставок, сможет помять лишь спецтехника вроде бульдозера.

Калитка с профнастила. Металлопрофиль для заборов и калиток — плюсы и минусы

Профнастил является одним из самых востребованных материалов для строительства калитки и других ограждающих конструкций.

Для изготовления калитки можно использовать стеновой профнастил, который отличается от кровельного меньшей высотой волны и более низкой ценой

Основные преимущества материала

1. Устойчивость к внешним факторам и коррозии. Профильные листы покрываются современными полимерными материалами, выдерживающими интенсивное воздействие ультрафиолетовых лучей, влаги и температурных перепадов.
2. Лёгкость и простота монтажа. Калитку из металлопрофиля можно сделать за один день, имея навыки работы со сварочным аппаратом. Её изготовление не требует создания сложных чертежей и схем.
3. Привлекательный внешний вид и широкий выбор цветов. Покрытие калитки легко подобрать в тон забору, воротам или отделочным материалам дома.
4. Длительный срок службы. Конструкция из профнастила прослужит более 50 лет.
5. Доступная цена по сравнению с другими облицовочными материалами.
6. Возможность строительства ограждений любой высоты, так как максимальная длина профлиста составляет 12 метров.
7. Отличные эксплуатационные характеристики. Металлопрофиль не нуждается в покраске и ремонте. Вымыть его можно обычной водой из шланга.

Недостатки

1. Невысокая степень звукоизоляции.
2. Небольшая толщина листа. Профнастил можно легко прорубить топором, деформировать при сильном ударе и даже согнуть руками.
3. Даже небольшие царапины приводят к появлению ржавчины на поверхности материала.

Поэтому, делая выбор в пользу профнастила, необходимо учитывать все плюсы и минусы этого материала.

Лист стенового профнастила покрывается цинком и декоративным антикоррозионным лаком

Многие специалисты рекомендуют делать дополнительное крепление: частую обрешётку калитки, усиление конструкции с помощью металлических листов, деревянных досок или других более прочных строительных материалов.

Калитка из профнастила своими руками чертеж. Как изготовит калитку поэтапно

Самая простая схема создания калитки будет подразумевать такие этапы:

• Установите стойки.
• Изготовьте каркас.
• Обшивайте каркас посредством профилированного листа.
• Установите замки.

Рассмотрим все этапы пошагово.

Монтаж опорных столбов

Данный этап является самым трудоемким. Стоечные материалы подбира ют в зависимости от того, что будет представлять собой ограда. Материалов для столбов могут послужить трубы из металла, камень и кирпич.

Применение опорных металлических столбов

Опорные столбы чаще всего делают из металлических труб. Это объясняется их дешевизной, скоростью и простотой монтажных работ (по сравнению с кирпичными). Для калиток подойдут профильные трубы размером 8*8 см, а толщина их от 0.3 до 0.4 см. Чтобы монтировать такие столбы, требуется выкопать яму с глубиной 1 метр для каждого. Размер углублений должен быть не менее 0.3*0.3 метров. То, на какую глубину будут выкопаны ямы, зависит от земли:

• 0.7 метров – для каменистого.
• 1 метр – для глинистого.
• Для остальных типов грунта определите глубину уровнем промерзания (медиана по регионам средней полосы бывает 1.2 метра).

Рассмотрим другие столбы.

Опорные столбы из камня или кирпича

Такие столбы для калитки из профнастила своими руками делают размером в 1.5 кирпича, или же 0.39*0.39 метра. Размер основания не менее 0.5*0.5 метра, и в виде сложности выполнения, эти столбы встречаются не так уж и часто. Дополнительная степень прочности будет обеспечена посредством труб из металла. Их монтируют в яму до того, как в них будет залит бетон. Кирпич или камень укладывают вокруг установленных труб из металла, и приваривание закладных из металла, на которые будут установлена ворота и калитку, выполняется к трубам.

Калитка своими руками. Изделие из профнастила

Данный способ используют для металлических конструкций. Здесь изделие получается прочным и долговечным. Калитка из профнастила может выступать как отдельный элемент ограждения, так и монолитным.

Создать калитку своими руками довольно просто. В отличие от деревянного изделия здесь придётся немного потрудиться. Готовый результат никого не оставит равнодушным.

Для работы понадобятся следующие инструмент и материалы:

• саморезы 40 шт.;
• ножовка по металлу;
• сварочный аппарат;
• дверная ручка 1 шт.;
• навесные петли 2 шт.;
• железные узоры в виде завитков;
• лист профнастила. Размер этой детали подбирается исходя из расчётов проекта;
• металлические пруты 3 шт.

Далее приступаем к рабочему процессу. Он состоит из:

Вырезаем необходимые размер калитки из металлического листа. Далее свариваем калитку своими руками. На изнаночной стороне фиксируем железные пруты. Они помогут усилить конструкцию.

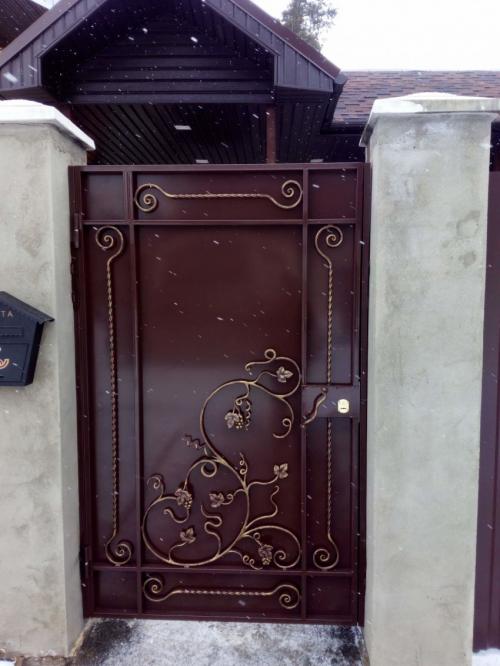

После этого приступаем к декорированию металлического изделия. В профессиональных магазинах представлен большой выбор готовых деталей, выполненных по типу ковки. Они отличаются своими размерами и прочностью.

Для небольших ограждений рекомендуется выбирать простые элементы. Они добавят своеобразную изюминку в готовую композицию.

Когда весь декор зафиксирован на калитке приступаем к его покраске. Чаще всего их делают при помощи золотой или контрастной краски. Для этого необходимо приобрести специальные лакокрасочные составы, которые предотвратят появление ржавчины на поверхности железных деталей.

К металлическому каркасу привариваем навесные петли. На изнаночной стороне делаем сквозные отверстия, в которых будет крепить петли. На лицевой стороне фиксируем дверную ручку. Её располагаем на нужном расстоянии от земли.
