Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

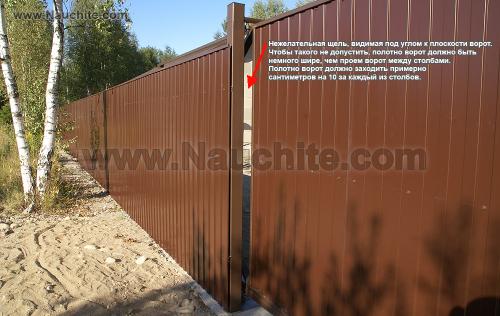

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота без автоматики. Схемы и чертежи сдвижных ворот без автоматики

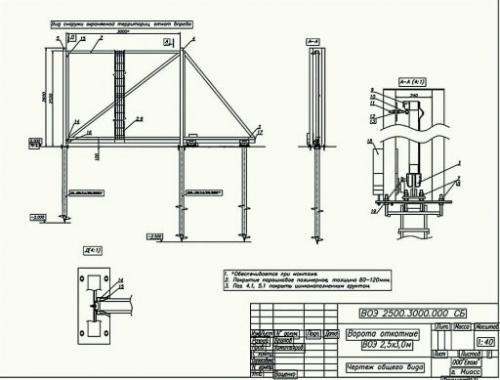

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.

Фундамент под откатные ворота. Определение типа фундамента

Фундамент для откатных воротслужит для удерживания консольных блоков, на которых фиксируется конструкция. Он возводится в форме многоугольника и располагается непосредственно в почве.

Для надежности основания необходимо правильно выбрать место под него и сделать точные расчеты. При этом следует учитывать:

• тип почвы на участке;
• предполагаемую нагрузку на ворота.

Под сдвижную конструкцию закладывают:

• свайный фундамент. Его используют на суглинистых, болотистых грунтах, или там, где подземные воды подходят близко к поверхности. Данное основание может быть монолитным (цельнозаливным) или винтовым (свайным, стержневым). Фундамент для откатных ворот на винтовых сваях быстро укладывается, его можно вбить за 1 день. Предварительно элементы основания обрабатывают средством от коррозии, а после монтажа дополнительно бетонируют. Цельнозаливной фундамент представлен швеллером, уложенным на армированные столбы, скрепленные общей канавкой из железобетона. Он не уступает в надежности свайному, но закладывается дольше;

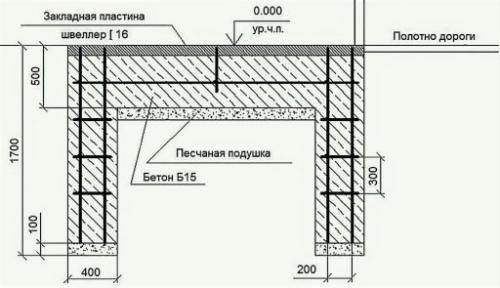

• каркасно-монолитное основание. Оно используется на устойчивых грунтах или почве с незначительными сдвигами. Данное основание состоит из П-образного каркаса, на который опираются консольные блоки, удерживающие раздвижной механизм. Цельнолитой каркасный фундамент под откатные ворота длиной (4-5-6) метров должен иметь длину, составляющую не менее ½ ширины проема ворот, ширину — около 0,6 м, глубину — на 0,25 м ниже отметки промерзания почвы. Данные габариты позволяют избежать перекоса конструкции. На сооружение каркасно-монолитного основания уходит около 1 недели.

Откатные ворота конструкция. Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно - это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем - бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена "заподлицо" с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

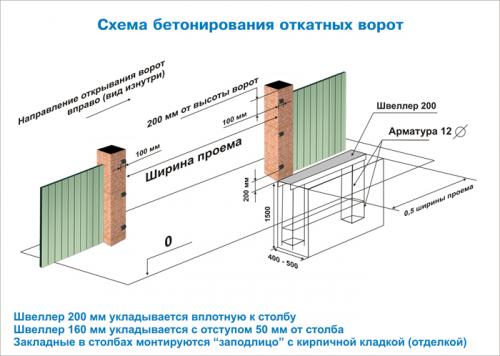

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 - 20см. шириной, а так же арматура сечением 10 - 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда("0" участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) - один месяц, а если быть точнее 28 дней.
