Как сварить калитку из профильной трубы своими руками. Как самостоятельно сделать калитку из профильной трубы

Как сварить калитку из профильной трубы своими руками. Как самостоятельно сделать калитку из профильной трубы

Любой нормальный хозяин, имеющий загородный дом, дачу, земельный участок, хочет оградить свою собственность от лишних посторонних взглядов и посягательств на нее.

Монтаж калитки из профильных труб своими руками будет отличной альтернативой готовым вариантам на строительном рынке.

Кроме того, сам процесс изготовления отточит Ваше мастерство, а полученный результат будет радовать Вас на протяжении многих лет.

Чем хороша такая калитка?

Данное изделие пользуется спросом среди людей разного социального статуса вот уже много лет. Это объясняется наличием множества преимуществ:

  1. Простота сборки и монтажа. Мастер может иметь невысокую квалификацию
  2. Общедоступность и разнообразие профильных труб
  3. Материал устойчив к влиянию окружающей среды
  4. Приемлемая итоговая стоимость
  5. Возможность создавать уникальный дизайн

Подготовка к работе и разработка чертежа

Перед тем, как начать делать калитку из профильной трубы, нужно определиться с некоторыми нюансами: подбор материалов и инструмента, выбор и разметка места установки, разработка подробного чертежа.

Список необходимых материалов:

  • профильные трубы для каркаса сечением 40×20 и более;
  • трубы для опор с квадратным (прямоугольным) сечением 60×60 и более;
  • обшивка (из деревянных досок, цельнометаллических листов или профнастила);
  • саморезы для крепежа обшивки к каркасу;
  • петли калитки с вмонтированным подшипником;
  • замок и ручка;
  • антикоррозийное средство, грунтовка и краска;
  • цемент, песок, щебень.

Закупать все это нужно с небольшим запасом около 10-15%.

Требуемый инструмент:

  • электрическая дрель и сверла;
  • болгарка и отрезной (зачистной) круг;
  • электросварочный аппарат и электроды, например: АНО-2, ОМА-4, МР-3 до 2 мм;
  • уровень, рулетка, угломер, катушка капроновой нити;
  • слесарный молоток (с квадратным бойком);
  • шуруповерт или крестовая отвертка;
  • лопата.

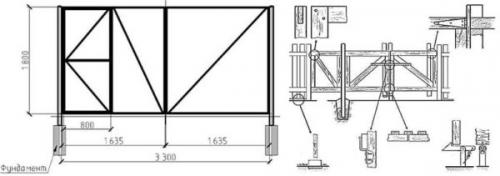

Переходим к чертежу калитки и определяем на нем: размеры и сечение профильной трубы для каркаса и опор, размеры самого каркаса и обшивки, высоту калитки над землей, расположение петель и замка.

Первый этап – установка опор

После разметки земли в процессе подготовки, выкапываются ямы под опоры.

Предварительно купленные трубы для опорных столбов должны залегать в грунт на 1/3 от общей длины (должно быть предусмотрено в чертеже).

Трубы обрабатываются антикоррозийным раствором и выравниваются в яме с применением строительного уровня. Ямы засыпаются щебнем и бетонируются раствором из песка и цемента в пропорции 3:1.

После застывания, к трубам привариваются петли. Выполняется грунтовка и покраска.

Калитка из профильной трубы без сварки. Строим забор из профнастила без сварки

Для многих хозяев главной сложностью при установке забора из профнастила своими руками является необходимость использования сварки. Проведение сварочных работ способно стать настоящим препятствием для тех, кто хочет получить забор из профнастила быстро и дёшево, поскольку:

  • Потребуется достаточная квалификация, ведь кустарная сварка профильной трубы может повлечь за собой ошибки, которые потом невозможно будет исправить
  • Сварка труб способна сильно замедлить процесс установки забора
  • Придётся обеспечить место возведения забора электричеством, что не всегда возможно

Конечно, для соединения столбов и продольных лаг можно пригласить сварщика, но за его услуги, опять-таки, придётся платить. Но, к счастью для всех, кто хочет установить забор из профнастила своими руками за минимальный бюджет, есть отличная альтернатива сварке, а какая – вы узнаете, прочитав нашу статью.

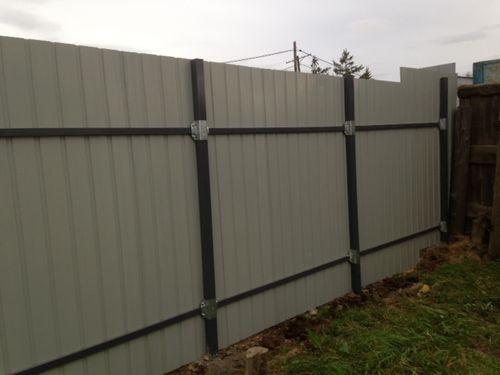

Калитка из профильной трубы без сварки. Строим забор из профнастила без сварки

Основа технологии

В принципе, строительство забора из профнастила без сварки ничем не отличается от классической технологии, кроме того, что для соединения продольных и поперечных элементов каркаса используется не сварка, а альтернативные способы крепления. Какие – зависит от фирмы-производителя. Каждый завод по производству заборов из профлиста стремится придумать и запатентовать свою крепёжную систему: у кого-то это кронштейны из двух X-образно приваренных швеллеров, у кого-то — специальные оцинкованные хомуты или пластины-держатели для болтов.

Калитка из профильной трубы без сварки. Строим забор из профнастила без сварки

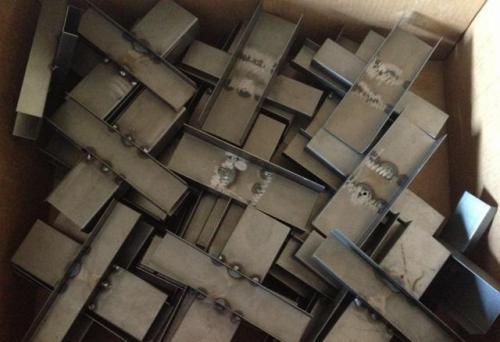

Кроме отдельных вспомогательных крепёжных приспособлений, вы можете заказать и столбы с уже приваренными «ушками» для крепления – словом, возможностей для тех, кто хочет установить забор из профнастила своими руками и без сварки, множество.

Соединяются профильные трубы каркаса для забора между собой так же, как и с профнастилом – болтами либо кровельными саморезами. Кстати, использование специальных вспомогательных приспособлений – кронштейнов, хомутов, пластин – усиливает и места крепления листов к опоре, в чём заключается ещё одно их преимущество.

Калитка из профильной трубы без сварки. Строим забор из профнастила без сварки

Калитка из профильной трубы чертеж. Устройство

Калитка состоит из опорных столбов и дверного полотна на раме или без, закрепленного на столбах при помощи петель (иногда называют навесы). Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или металлического прута, к которым впоследствии приваривают петли.

Металлические столбы могут быть из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно её все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Калитка из профильной трубы чертеж. Устройство

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный . Чаще всего — это сосновый брус, обработанный защитными пропитками, предотвращающими (или по крайней мере замедляющими) разрушение древесины. Но бывают сочетание, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Калитка из профильной трубы чертеж. Устройство

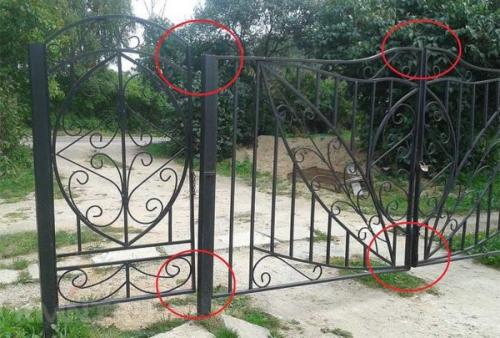

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно, чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, огрунтовать, и покрасить в несколько слоев.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/kak-svarit-kalitku-iz-profilnoy-truby-dostoinstva-i-nedostatki

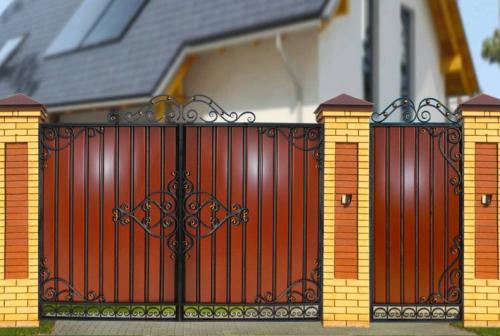

Сварить калитку своими руками. Виды калиток на металлокаркасе

Профильная труба идет на изготовление каркаса калитки и ворот, а оформить его можно как угодно. Главное, чтобы друг с другом и забором они выглядели единым ансамблем, гармонировали друг с другом. Никаких ограничений по дизайну нет, металлический каркас можно облицевать чем угодно, например, деревянным штакетником, если из него сделано ограждение участка.

Современное решение – забор и калитка из металлического штакетника Источник zabor-gorod.ru

Калитки с металлическим каркасом можно разделить на две основные группы – со сплошным и решетчатым заполнением. Есть и комбинированные варианты, когда закрытый листовыми материалами каркас оформляют с лицевой стороны сварным или кованым декором.

Как правило, делают калитки из профильной трубы 40 на 20 – это минимальное сечение, меньшее используют только для внутренних перемычек, обеспечивающих жесткость каркаса, и художественных элементов. Трубы большего сечения применяют для тяжелых конструкций со сплошным заполнением и массивными элементами декора. Также они могут служить опорами для калитки.

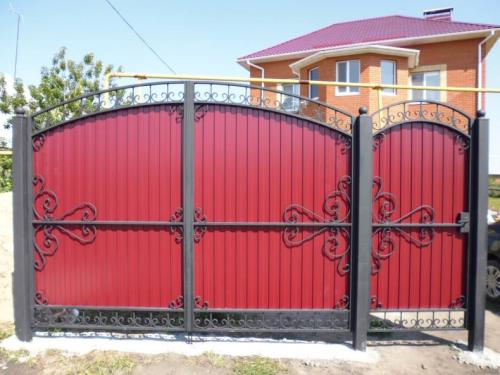

Варианты калиток из профильной трубы. Как сделать калитку из профильной трубы своими руками? Нюансы создания и Пошаговая инструкция +Видео

Без калитки немыслимо представить ворота или забор на загородной территории. С учетом того, что она принимает на себя большую часть нагрузки, для изготовления подбирают долговечные и прочные материалы. – самый быстрый способ изготовить конструкционный элемент, и скомбинировать с другими материалами.

Преимущества калитки из профиля

Конструкция обладает рядом преимуществ, которые владелец дома оценит по достоинству:

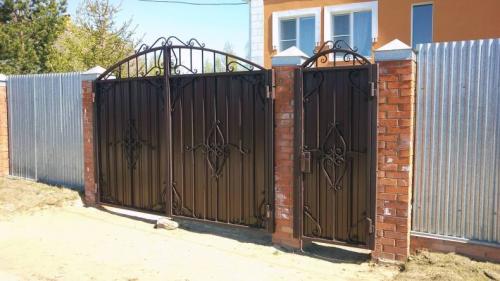

    Как сварить калитку из профильной трубы своими руками. Как самостоятельно сделать калитку из профильной трубы 06 дешевизна материала, позволяет при минимальных затратах смастерить отличную калитку;
  • долговечность элемента забора;
  • простота изготовления и установки;
  • прочность и надежность;
  • возможность выбора дизайна и декоративных элементов в виде ковки.

Материалы для изготовления калитки

Прежде чем приступить к сооружению калитки для забора из профиля, соберите нужный инструмент и материал:

  • столбы опоры.

Длина элементов подбирает с учетом высоты входной двери и заглубления в почву. Чаще всего используют профиль диаметром 60 х 60 мм;

  • труба профильная металлическая для рамы. Для работы годится, материл диаметром 20 х 40 мм?
  • уголки из металла 40 × 40 мм. Используются для создания перемычек;
  • навесы из металла для монтажа;
  • лакокрасочные и грунтовочные материалы для покрытия каркаса;
  • фурнитура: ручка, замок, и др.

Для фиксации опорных столбов подготовьте, песок и цемент.

Инструменты для изготовления калитки из профильной трубы

  • болгарка для нарезки трубы и шлифовальных работ;
  • аппарат для сварки металла;
  • отвес или уровень;
  • лопата;
  • рулетка.

Процесс изготовления

Технологический процесс изготовления калитки из металлического профиля своими руками требует соблюдения таких этапов:

  • создание чертежа;
  • расчет и закупка материалов;
  • разметка профиля и нарезка;
  • монтаж опор;
  • изготовление каркаса методом сварки;
  • фиксирование навесов;
  • нанесениеи окрашивание конструкции;
  • обшивка рамы профильной трубой;
  • крепление декоративных элементов.

Создание проекта и чертежа калитки

Для того чтобы узнать сколько материла понадобиться для работы, создают чертеж. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений. Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции.

Первым делом определитесь с точными размерами калитки из профиля. Для того чтобы будущая конструкция калитки из металлического профиля смотрелась гармонично, верх калитки должен соответствовать общему уровню ограды. Стандартная ширина калитки – 900 – 1200 мм. Трудностей с наброском чертежа возникнуть не должно, все достаточно просто, главное знать количество исходников.

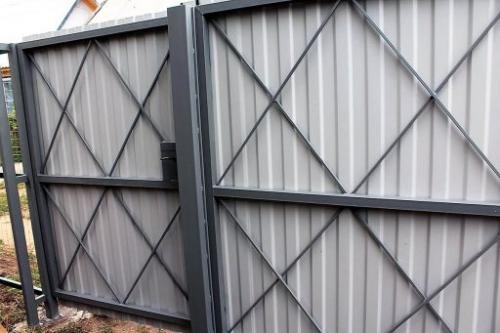

Сварка каркаса калитки

Когда предварительные расчеты произведены, а материал закуплен, можно переходить к созданию рамы для калитки. Для этого берут металлопрофильную трубу и нарезают ее на элементы, согласно чертежу. Чтобы отрезки получились ровными, трубу выкладывают на ровную горизонтальную поверхность. Для идеальной состыковки профиля, соблюдайте угол среза 45º.

Точечной сваркой прихватите нарезанную трубу воедино. Обваривать сразу не нужно, прежде необходимо убедиться, что каркас получился ровным. Проверьте раму по диагонали, уложив ее на ровный пол. Чтобы обеспечить жесткость каркаса калитки из профильной трубы и профлиста, приварите перемычки поперек или диагонально.

После того как рама будет окончательно смонтирована, зафиксируйте коробку для замка, в том случае, если предусмотрен врезной вариант. При выборе навесного замка, на калитку приваривают навесы.

Шлифовочные работы – важный этап по созданию калитки, который позволяет убрать сварочные швы поверхности и затереть неровности и убрать изъяны.

Окрашивание каркаса

После шлифовки переходят к окрашиванию конструкции. Для начала наносят грунтовку, для обеспечения высокого уровня сцепления лакокрасочных материалов с металлом и предупреждения образования ржавчины. Краску наносят при помощи кисти или распылителя. Выбирайте краску с маркировкой для металла.

Примечание. Старайтесь не допускать подтекания краски. Нанесите первый тонкий слой, а после высыхания второй. Подтеки и толсто нанесенная краска выглядят не привлекательно на готовой конструкции.

Установка калитки

Переходим к завершающим работам – устанавливаем калитку. Учтите, что на этапе сварочных работ, фиксируются петли, которые покрывают ЛКМ. Прежде чем начать монтаж каркаса и калитки, необходимо установить опорные столбы. Для этого применяют тубу диаметром 60 х 60 мм. Элемент заглубляют в землю до 70 – 100 см, этого хватит для того чтобы обеспечить устойчивость и прочность конструкции.

Совет! Внизу столба крепят детали из металлического листа, наподобие подошвы. Это позволит обеспечить дополнительную устойчивость и упростить задачу по выравниванию.

Сделайте замеры и выкопайте углубления для погружения опор. Выставите элементы строго по уровню, проверяя вертикальное положение всех сторон. Поставьте временные распорки, сделайте замес бетонной смеси и залейте в углубления.

Чертеж калитки из профильной трубы с замком. Достоинства и недостатки

1. Учитывая бюджетную ценовую политику на профилированные материалы и доступность их в магазинах, первым из достоинств можно назвать дешевую стоимость. Калитка из профильной трубы обойдется вам недорого по сравнению с изделиями из других материалов.

2. При правильной обработке и последующем уходе за такой дверью материал будет устойчив к коррозиям.

3. Дверь является самым используемым местом из всей конструкции, поэтому не мало важным будет тот факт, что изделия из профильных труб долговечны и прослужат вам долго.

4. Профилированные трубы имеют легкий вес, что облегчит каркас конструкции и позволит быстро и без особых усилий установить калитку.

5. Для изготовления и установки конструкции вам не потребуются особые знания и умения. Достаточно уметь обращаться с такими инструментами как болгарка и сварочный аппарат и немного чертить. Также понадобятся знания работы с землей, которые сводятся к выкапыванию ям для опор.

6. Еще одним фактором, по которому владельцы частного сектора отдают предпочтение конструкциям из профильных труб, будет их надежность.

7. Также, настоящие эстеты могут создать свой собственный дизайн, используя в изготовлении разнообразные материалы.

1. Из недостатков можно выделить отсутствие шумоизоляции. Поэтому ваш двор будет защищен от чужих глаз, но не ушей.

2. Если вы не можете гарантировать, что калитка не будет подвержена каким-либо механическим влияниям, то должны быть готовы к тому, что любое повреждение может привести к коррозии металла.

Чертеж калитки из профильной трубы с замком. Достоинства и недостатки

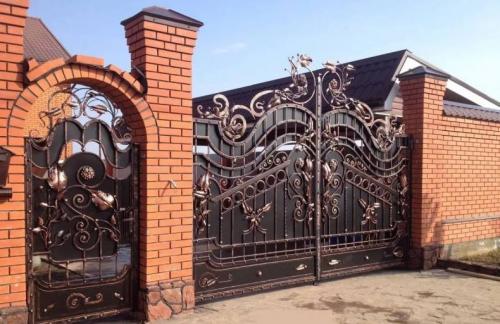

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Что такое калитка в частном доме. Вход в любой дом начинается с ворот и калитки, это лицо любого участка. Поэтому важно установить и иметь качественную и практичную калитку, а не только выполняющую роль красивого изделия.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Прежде чем определиться с материалом, конструкцией, внешним видом, желательно изучить максимальную информацию о калитке и ее функциях.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Особенности калитки для частного дома

Калитка, это прочная конструкция частного дома. Работает в одном дуэте с воротами, забором. Это не только защита от непогоды, любопытных соседей.

Калитки выполняет и ряд других функций:

  • Надежность прочность.
  • Долговечность.
  • Удобство в использовании.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Чтобы сделать калитку, нужно учитывать такие свойства, как устойчивость к катаклизмам природы, влажность, состав материала и его эксплуатация.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Калитка может открываться внутрь, наружу, отъезжать в сторону или другой вариант по желанию клиента.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Основные функции калитки

Основное предназначение любой калитки, это ее функциональность, использование, конечно безопасность и практичность. Не маловажную роль играет внешний вид калитки. Она должна гармонично вписываться в интерьер ворот и всего участка.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Также выполнять ряд функций:

  1. Отказаться от использования двустворчатых ворот.
  2. Защита двора от любопытных глаз гостей, также защита двора от сквозняка.
  3. Калитка является одним из элементов украшения всего участка.
  4. При помощи калитки можно выделить дорожку в дизайне оформления подхода к дому двери.
  5. Стандартная функция отделяет вход от крыльца.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Калитки можно оформить многим способами подхода к дому. Можно высадить вертикально розы, лианы или другие вьющиеся растения, которые будут выступать дополнением или основным акцентом в ландшафте участка.

Если нужно установить калитки между фруктовым садом и основной зоной отдыха то, прежде всего, нужно определить границы. Это могут быть двери разных цветов, конфигураций.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Материалы для изготовления калиток

Очень часто возникает вопрос, из какого материала лучше сделать калитку. Одним и важнейшим критерием выбора есть срок эксплуатации, какой используется материал, его срок службы и монтаж.

Калитка своими руками из металла. Калитка для частного дома: схемы и чертежи для создания своими руками из металла, профнастила, кованных и деревянных калиток

Основные материалы для производства калитки:

  • Металлопрофиль, имеет множество оттенков цветовой гаммы. Можно комбинировать с другими материалами, создавать оригинальные и неповторимые композиции. Что является модным трендом на сегодняшний день. Монтаж калитки можно сделать самому. Установка и срок эксплуатации калитки составляет не менее 10-15 лет.
  • Деревянная калитка, отлично сочетается с кирпичом, натуральными и искусственными камнями. Дерево, это всегда экологический и чистый продукт. Обработка и установка дерева, стоит абсолютно недорого. Монтаж и установку можно также делать самому. Нюансы: дерево быстро воспламеняется. Не долговечно, подвержено перепадам погоды. Требует специальной обработки морилкой или другими антисептиками для предотвращения гнили, появления жучков.
  • Металл, отличный и прочный материал с одним, но имеет свойства подвергаться коррозии. Но, несмотря на этот недостаток, среди владельцев частных домов можно найти и фанатов этого материала. Металлическую калитку легко установит самому, гармонично смотрится с забором из кирпича, камня.
  • Кованые калитки, особый оригинальный и неповторимый индивидуальный стиль, устойчивый к переменам погоды. Один из недостатков установка одному не под силу, нужен мастер по монтажу специальных крепежей и оборудования.
