Как сварить калитку из профильной трубы. Особенности профильных труб и их применение

Как сварить калитку из профильной трубы. Особенности профильных труб и их применение

Профильными называются трубы из стали или цветмета, полые внутри, имеющие нестандартное сечение в виде прямоугольника или квадрата.

Такая форма профильной трубы диктуется потребностью рынка, поскольку трубы квадратного или прямоугольного сечения легче транспортировать и применять в различных отраслях народного хозяйства: они часто используются в строительных работах, в мебельном производстве, в таких отраслях как машиностроение и сельхозпроизводство.

Преимущества профиля для изготовления калитки

Поскольку назначение калитки — открывать и закрывать доступ за ограждение, она часто находится в движении, следовательно, должна быть легкой, но при этом надежной.

Трудно представить другой такой материал, как профильная труба, который бы обладал таким набором свойств одновременно:

• Профильная труба за счет того, что полая внутри, весит немного, хоть и сохраняет прочность металлической конструкции.
• Долговечность и прочность. Материал при обработке специальными антикоррозийными составами достаточно устойчив к воздействию окружающей среды, легко переносит механические воздействия.
• Невысокая стоимость. Профильные трубы — это один из наиболее бюджетных сварочных материалов на рынке.
• Простота конструкции дает возможность самостоятельно сварить и установить готовую калитку достаточно быстро. Помимо сварки требуется выполнить несложный процесс установки опоры и надежное укрепление их в грунте с помощью заливки цементного раствора.
• Привлекательный внешний вид и разнообразие отделки: профили легко сочетаются с различными материалами, поэтому калитки из металлопрофиля отличаются разнообразием вариантов.

Эти отличительные признаки обуславливают популярность профильных труб и в качестве излюбленного материала для создания калиток для ограждений.

Обратите внимание! При всех достоинствах профильные трубы могут даже при малейших механических повреждениях подвергаются коррозии и деформироваться, что снижает срок эксплуатации, полностью лишены звукоизоляции.

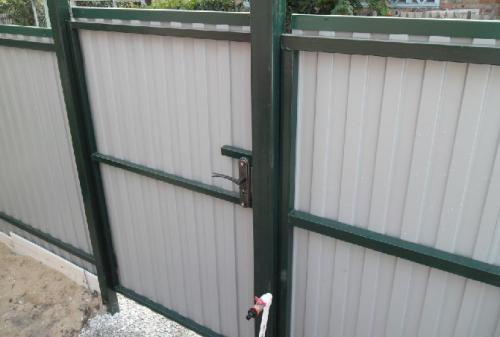

Варианты калиток из профильной трубы. Как самостоятельно сделать калитку из профильной трубы

Любой нормальный хозяин, имеющий загородный дом, дачу, земельный участок, хочет оградить свою собственность от лишних посторонних взглядов и посягательств на нее.

Монтаж калитки из профильных труб своими руками будет отличной альтернативой готовым вариантам на строительном рынке.

Кроме того, сам процесс изготовления отточит Ваше мастерство, а полученный результат будет радовать Вас на протяжении многих лет.

Чем хороша такая калитка?

Данное изделие пользуется спросом среди людей разного социального статуса вот уже много лет. Это объясняется наличием множества преимуществ:

1. Простота сборки и монтажа. Мастер может иметь невысокую квалификацию
2. Общедоступность и разнообразие профильных труб
3. Материал устойчив к влиянию окружающей среды
4. Приемлемая итоговая стоимость
5. Возможность создавать уникальный дизайн

Подготовка к работе и разработка чертежа

Перед тем, как начать делать калитку из профильной трубы, нужно определиться с некоторыми нюансами: подбор материалов и инструмента, выбор и разметка места установки, разработка подробного чертежа.

Список необходимых материалов:

• профильные трубы для каркаса сечением 40×20 и более;
• трубы для опор с квадратным (прямоугольным) сечением 60×60 и более;
• обшивка (из деревянных досок, цельнометаллических листов или профнастила);
• саморезы для крепежа обшивки к каркасу;
• петли калитки с вмонтированным подшипником;
• замок и ручка;
• антикоррозийное средство, грунтовка и краска;
• цемент, песок, щебень.

Закупать все это нужно с небольшим запасом около 10-15%.

Требуемый инструмент:

• электрическая дрель и сверла;
• болгарка и отрезной (зачистной) круг;
• электросварочный аппарат и электроды, например: АНО-2, ОМА-4, МР-3 до 2 мм;
• уровень, рулетка, угломер, катушка капроновой нити;
• слесарный молоток (с квадратным бойком);
• шуруповерт или крестовая отвертка;
• лопата.

Переходим к чертежу калитки и определяем на нем: размеры и сечение профильной трубы для каркаса и опор, размеры самого каркаса и обшивки, высоту калитки над землей, расположение петель и замка.

Первый этап – установка опор

После разметки земли в процессе подготовки, выкапываются ямы под опоры.

Предварительно купленные трубы для опорных столбов должны залегать в грунт на 1/3 от общей длины (должно быть предусмотрено в чертеже).

Трубы обрабатываются антикоррозийным раствором и выравниваются в яме с применением строительного уровня. Ямы засыпаются щебнем и бетонируются раствором из песка и цемента в пропорции 3:1.

После застывания, к трубам привариваются петли. Выполняется грунтовка и покраска.

Калитка для забора своими руками. Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм . Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Калитка своими руками из металла. Создаём чертёж

В калитку, как и во входную дверь, должен помещаться крупногабаритный груз: например, холодильник, диван и другая мебель и бытовая техника, без которой сегодня многим владельцам не обойтись. Если нет веских причин открывать ворота, то калитка должна соответствовать критериям повседневной жизнедеятельности, не являясь помехой ни владельцу частного дома, ни членам его семьи, ни гостям.

• Ширина калитки должна быть с запасом. Стандартный размер проёма находится в пределах метра. В открытом состоянии (без учёта петель и другой фурнитуры) полезное расстояние должно быть именно таким.
• Высота ворот и калитки должна быть не менее 2 м. Поскольку профнастил представляет собой глухое перекрытие, через которое исключена какая-либо видимость снаружи, длина (высота) профлиста, поставленного вертикально, занимает эти два метра. С учётом вырубки внизу высота ворот может достигать 220 см.
• Несущие опоры калитки заглубляются в бетон на глубину не менее 1,5 м. Эта глубина подходит для всех типов и разновидностей грунта, учитывая его пучение в период длительных заморозков. С учётом действующей высоты ворот, калитки и забора могут понадобиться отрезки профтрубы с сечением 5х5 см. Толщина их стенок достигает 3 мм и более. Общая длина столбов под ворота составит 3,7 м. Каркас ворот и калитки сваривается из профтрубы сечением 2х4 см.
• По углам конструкции располагаются усиливающие распорки (диагонали), их длина – до 30 см . Они запиливаются и размещаются под углом в 45 градусов.
• Посередине (на расстоянии 1 м от верхней и нижней перекладины) устанавливается горизонтальная распорка . Её также можно усилить проставками, образующими вместе с основными перекладинами треугольник. В итоге несущую конструкцию, оснащённую полным комплектом диагональных проставок, сможет помять лишь спецтехника вроде бульдозера.

Чертеж калитки из профильной трубы с замком. Цены на шлифовальные машинки(болгарки)

шлифовальная машинка

Чертеж часто используемой схемы калитки из профнастила на металлическом сварном каркасе

1 – опорные столбы, одновременно являющиеся и вертикальными стойками «коробки» калитки. Для их изготовления чаще всего используется профильная труба сечением 60×60 мм (реже 80×80). Длина стоек сразу выбирается такой, чтобы их хватило на заглубление в грунт и на расчетную высоту калитки.

Понятно, что калитка никогда не бывает «сама по себе». То есть ее опорные столбы одновременно могут являться столбами забора или ворот.

2 – под столбы выкапываются ямы необходимой глубины. Если грунт плотный, то достаточно пробурить скважину глубиной 900 мм. Если же участок расположен на глинистом грунте, с предрасположенностью к морозному вспучиванию, то заглублять столбики необходимо не менее, чем на 1200 мм. Окончательная фиксация столба в яме производится с помощью бетонного раствора и песчано-гравийной забивки – об этом будет идти речь далее.

Понятно, что заглубление опорных столбов напрямую влияет на количество приобретаемого материала, то есть на длину металлической трубы, а также требуемый объем песка, цемента и щебня.

3 – Для прочности опорные стойки лучше всего связать сверху перемычкой. Ее изготавливают из трубы того же сечения, что и сами стойки.

Кстати, нередко стараются примеры, когда такую перемычку делают и по нижней границе проема под калитку. Материала для этого потребуется немного – всего дополнительный метр, ну а прочность получаемой конструкции от такого дополнения только выигрывает. Правда, получается порожек, но к нему быстро привыкаешь.

4 – Вертикальные стойки каркаса самой двери калитки часто изготавливаются из профильной трубы 40×25 мм – этого бывает вполне достаточно. Из такого же материала готовятся заготовки для горизонтальных перемычек (лаг) сверху и снизу каркаса (поз. 5), и для одной или более, горизонтальных или диагонально расположенных усиливающих (поз. 6).

Размеры заготовок обычно принимают равными по длине и ширине двери калитки, так как сборка чаще всего предполагает стыковку и сваривание деталей с подрезанными под углом в 45 градусов краями.

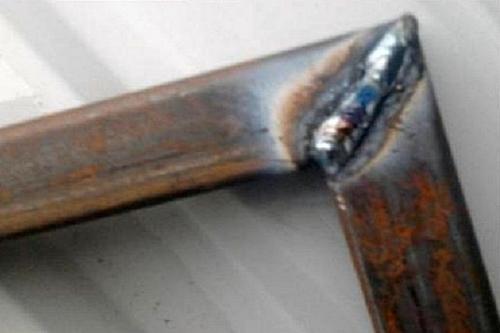

Обычный принцип стыковки и сварки перпендикулярных деталей каркаса калитки

Кстати, и для опорных стоек, и для рамы каркаса нередко практикуется использование профильных труб двух разных сечений. Получается «ступенька», которая может быть полезна и на «коробке» калитки – по прямой аналогии с обычной дверной коробкой, и на самой раме, так как позволяет сделать монтаж профлиста в раму более эстетичным.

Рама каркаса калитки, сваренная из профильных труб двух размеров: 40×40 и 20×20 мм, что позволяет произвести фиксацию профлиста изнутри – снаружи крепежные элементы будут не видны.

7 – лист профнастила необходимых размеров. Чаще всего применяются модели профнастила с невысокой волной, порядка 8 ÷ 10 мм. Толщину желательно использовать побольше – от 0.6 до 0.9 мм.

8 – для шарнирного соединения калитки с ее «коробкой», то есть, по сути, для того, чтобы дверца свободно открывалась, обычно используют точеные металлические петли. Для калитки из стального каркаса и обшивкой из профлиста будет вполне достаточно петель диаметром 30 мм.

Калитка из профильной трубы чертеж. Достоинства и недостатки

1. Учитывая бюджетную ценовую политику на профилированные материалы и доступность их в магазинах, первым из достоинств можно назвать дешевую стоимость. Калитка из профильной трубы обойдется вам недорого по сравнению с изделиями из других материалов.

2. При правильной обработке и последующем уходе за такой дверью материал будет устойчив к коррозиям.

3. Дверь является самым используемым местом из всей конструкции, поэтому не мало важным будет тот факт, что изделия из профильных труб долговечны и прослужат вам долго.

4. Профилированные трубы имеют легкий вес, что облегчит каркас конструкции и позволит быстро и без особых усилий установить калитку.

5. Для изготовления и установки конструкции вам не потребуются особые знания и умения. Достаточно уметь обращаться с такими инструментами как болгарка и сварочный аппарат и немного чертить. Также понадобятся знания работы с землей, которые сводятся к выкапыванию ям для опор.

6. Еще одним фактором, по которому владельцы частного сектора отдают предпочтение конструкциям из профильных труб, будет их надежность.

7. Также, настоящие эстеты могут создать свой собственный дизайн, используя в изготовлении разнообразные материалы.

1. Из недостатков можно выделить отсутствие шумоизоляции. Поэтому ваш двор будет защищен от чужих глаз, но не ушей.

2. Если вы не можете гарантировать, что калитка не будет подвержена каким-либо механическим влияниям, то должны быть готовы к тому, что любое повреждение может привести к коррозии металла.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kalitka-iz-profilnoy-truby-svoimi-rukami-sostavlenie-proekta-i-podgotovka-neobhodimyh

Как сварить калитку из уголка. Ворота из уголка своими руками

В статье рассмотрим как сделать ворота из уголка своими руками. Первый этап изготовления гаражных ворот – это производство несущей рамы, в состав которой входят две основные части – наружная и внутренняя.

Для изготовления Вам понадобиться:

• материал с которого будете варить — уголок с полкой 50х50мм, стальная полоса5х25мм, листы металла иил профнастил;
• сварочный аппарат;
• болгарка;
• рулетка, карандаш;
• строительный уровень.

Изготовление металлического каркаса ворот

Сперва, рассчитайте размер ворот с учетом толщины столбов и зазором в 5мм между створками, после этого, следует произвести обмер и нарезку уголков. Затем, нужно разложить их на ровной поверхности, выставить при помощи уровня и выровнять углы под 90 градусов.

После того как вы выставите диагонали, нужно провести стыковку всех прямых углов, после чего сварить каркас. Критерием правильности сбора конструкции является равенство диагоналей.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.
