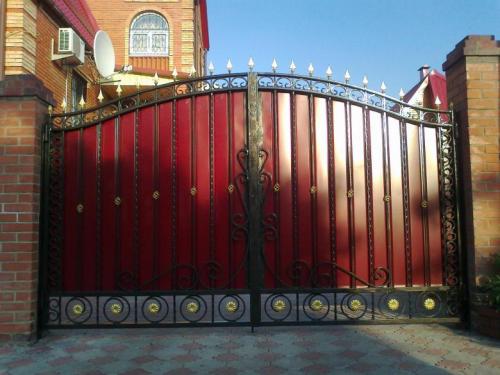

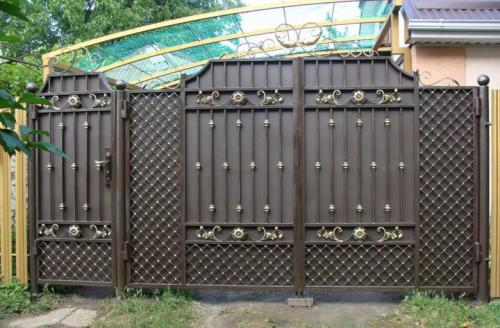

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Красивые ворота своими руками. Ворота своими руками откатные или распашные во двор и на дачу - схемы и чертежи, крутые фото идеи

Люди при обустройстве дачного или загородного участка очень часто прибегают к изготовлению ворот самостоятельно. Из-за недостаточного изучения информации многие из них совершают ошибки. Сегодня мы разберемся во всех нюансах и хитростях изготовления каждого из типов ворот.

Самыми подходящими для самостоятельного изготовления являются:

• Откатные ворота.
• Распашные ворота.

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

1. Ворота можно открывать в обе стороны.
2. Не требуют большого пространства для монтажа.
3. Минимальные денежные затраты.
4. Установка автоматического механизма облегчает использование.

Недостатки:

1. Требуется пространство, чтобы ворота можно было открывать без проблем.
2. Створки и петли могут провисать, поэтому нужен постоянный уход.
3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

• Профнастил.
• Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

Установка столбов опоры

Алгоритм установки:

1. Выкапывается яма глубиной около 1 метра.
2. На основание ямы заливается бетон или другая прочная основа.
3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
4. Столбы заливаются раствором из бетона.

Установка створок

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/izgotovlenie-raspashnyh-vorot-svoimi-rukami-raspashnye-vorota

Ворота своими руками из металла. Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

• простота изготовления;
• дешевизна;
• надежность.

К недостаткам можно отнести:

• большая зона открывания ворот;
• сильное воздействие ветровых нагрузок.

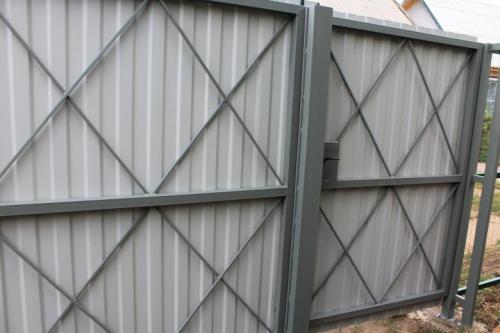

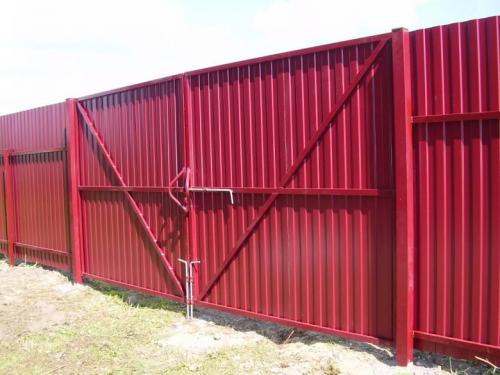

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

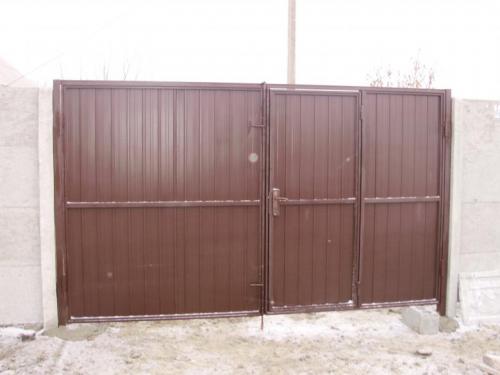

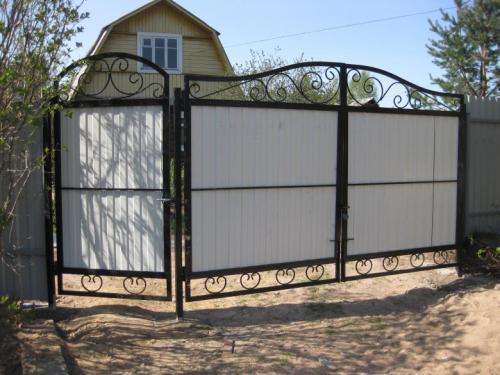

Как сделать ворота и калитку из профнастила своими руками. Подготовка к постройке чертежи и размеры

Чаще всего для ворот выбирают оцинкованный профнастил и распашную конструкцию. Чтобы определить их ширину, необходимо взять во внимание габариты автомобиля. К ширине машины добавляют 1 м. Нужно также учесть размеры опор.

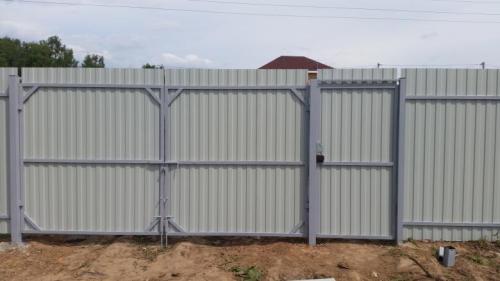

При необходимости сделать ворота и отдельную калитку из профлиста своими руками, то придется устанавливать три столба. Между каркасом и опорами предусмотрены промежутки, которые нужно учесть. Между половинками ворот также есть промежуток для обеспечения работы фурнитуры.

Важно! Зазор нужно делать с расчетом на будущее, когда автомобиль может быть уже другим, более габаритным.

Самой популярной является ширина калитки – 1,2 м, а ворот 4,5-5 м. При раскройке учитывают заводские габариты материала, чтобы не делать лишние резы. Одного листа обычно недостаточно для создания створки.

Высота распашной конструкции ворот, как правило, равна 2,2-2,5 м. Это объясняется тем, что стандартная высота листа составляет 2 м. Однако, некоторые производители предоставляют возможность изготовить листы необходимого размера с шагом в 0,5 м.

В расчет берут также нижний зазор, без которого в зимнее время будет очень трудно открыть ворота из-за снежных заносов.

На чертежах будущих ворот из профлиста своими руками нужно предусмотреть:

• местоположение и габариты калитки;
• общую ширину конструкции;
• размер каждой створки;
• конструкцию каркаса, размеры каждого элемента;
• места расположения петель;
• число и ширину опор, глубину, на которую их нужно вкопать;
• место крепления внутреннего засова;
• место и способ крепления замка.

Чтобы точно рассчитать, сколько и какого материала потребуется, необходимо нарисовать чертеж ворот. Распашные конструкции бывают из одного или двух элементов. Первый вариант отличается тем, что отнимает много пространства при открытии и закрытии. Ворота с одной створкой неустойчивы к ветровой нагрузке. Чтобы предупредить парусность, необходимо увеличить количество деталей каркаса. Но это может привести к увеличению нагрузки на петлевые крепления, из-за чего возможен перекос створки. Поэтому одностворчатый тип ворот подойдет только для малогабаритных конструкций.

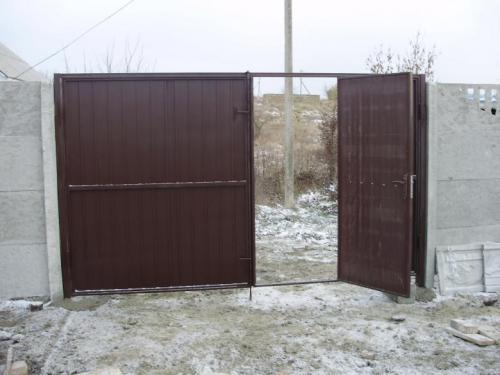

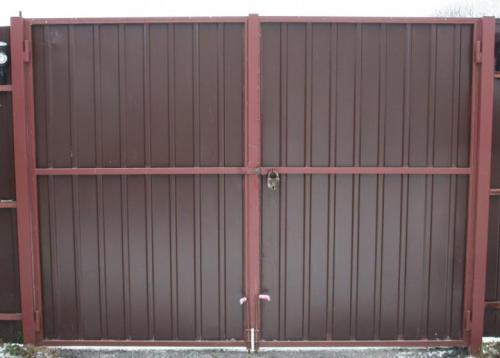

Ворота с двумя створками более практичны и популярны. Однако они выходят несколько дороже из-за увеличения количества деталей. Створки могут иметь одну ширину, но могут и разную.

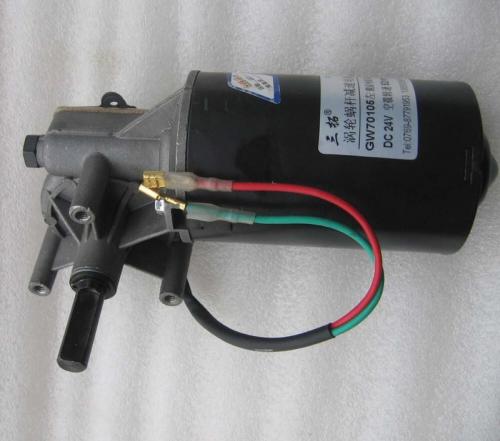

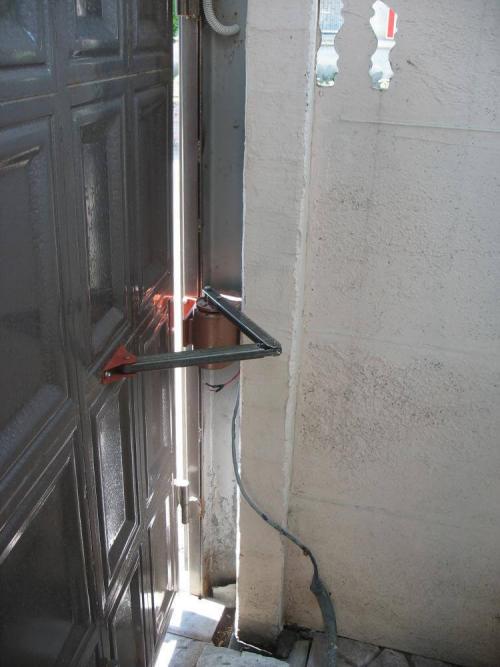

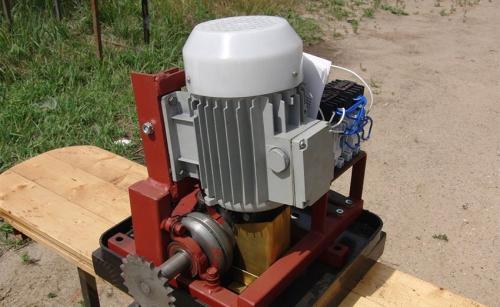

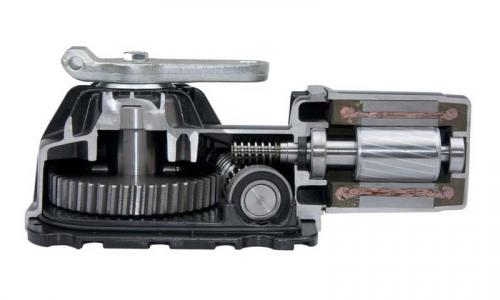

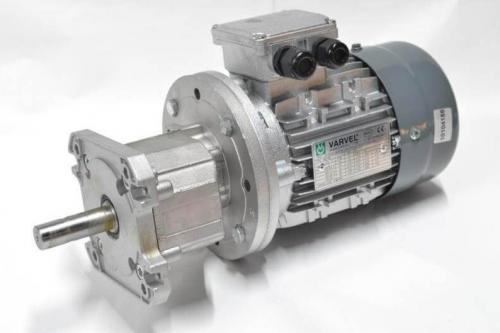

Автоматика для распашных ворот своими руками. Подготовительный этап

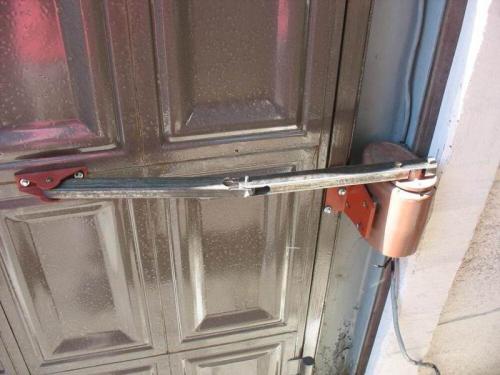

Линейный привод для распашных ворот.

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.
