Привод для распашных ворот своими руками. Актуаторы с якорными моторами

Привод для распашных ворот своими руками. Актуаторы с якорными моторами

Изготовить привод для двустворных ворот собственными руками, и при этом сэкономить средства, можно приобретя и установив два одинаковых актуатора с якорными моторами. Меняя полярность, можно получить реверс, и угол распахивания может достигнуть 180°. При этом часто возникает проблема с синхронизацией перемещения створок.

Когда привод для распашных ворот сделан своими руками, он не имеет датчиков, и подключен к двигателю напрямую, в результате получается, что створки работают не синхронно.

Актуатор

Устранить это явление довольно трудно. Даже добившись синхронности движения воротных панелей, может случиться, так что в снежную и ветреную погоду они будут сбиваться с настройки из-за появления на пути движения одной из них сугроба. От этого можно избавиться, если на обе панели установить по полноценному активатору, то есть установить на каждой створке по полноценному приводу для распахивания ворот. Это приведёт к тому, что даже двигаясь с разными скоростями, створки все равно завершат движение, и сомкнутся, что от них и требуется.

При установке самодельных приводов для распашных ворот можно встретиться с множеством различных проблем, особенно, если нет специальных знаний по специфике монтажа таких устройств. Задумывая такое дело, следует вооружиться знаниями и просмотреть несколько роликов, где умельцы делятся личным опытом.

Осуществляя монтаж приводов на воротных створках, можно во всей полноте оценить преимущество купленной автоматики, которое заключается в том, что к ней прилагается инструкция с подробным описанием работы, пошаговой схемой монтажа оборудования, описание специфики эксплуатации и особенностей технического обслуживания. Однако и Вы после установки привода собственной конструкции будете знать всё досконально, и сможете написать собственную инструкцию.

Распашные ворота своими руками. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Линейный привод для распашных ворот своими руками. Привод для распашных ворот своими руками

Хочу поделиться с вами простым и дешевым приводом распашных ворот. Я думаю, он подойдет и для секционных, и для многих других. Это линейный привод или актуатор, как многие их называют.

Данный проект сделан 5 лет назад и функционирует в неизменном виде по сей день.

Установили секционные ворота в одном гараже. Восторга от их использования было столько, что очень хотелось автоматизировать ворота своего собственного гаража. В гараже ворота распашные и на мой взгляд два варианта автоматизации: одним приводом(на обе створки) или двумя (по одному на каждую створку). Выбрал второй вариант.  А как все знают — «лень — двигатель прогресса», она и сподвигла меня к действиям.

Ниже схема работы и руководство сборки. Так как  есть различия у всех ворот, то и компоненты сборки могут различаться.

Набор компонентов:

1. Мотор-редуктор дворников ВАЗ-2108 ( остался от одного проекта)
2. Велосипедная цепь
3. Велосипедная звездочка
4. Ролик
5. 2 подшипника.
6. Трос ( тут все зависит от вас, если найдете не одну велосипедную цепь, можно и без троса)
7. Натяжник для троса
8. Профиль 40*20 мм
9. Профиль 15*15 мм
10. Электронная начинка (Arduino, реле, кнопки, концевики, пульт с платой)
11. Провода
12. Блок питания 12В 10 А

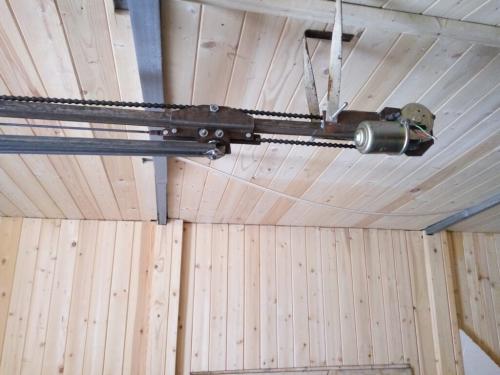

Принцип работы

Каретка передвигается по профилю 40*20 мм. В движение приводится от мотор-редуктора через цепь. Каретка доезжает до одного концевика и останавливается. Все довольно просто.

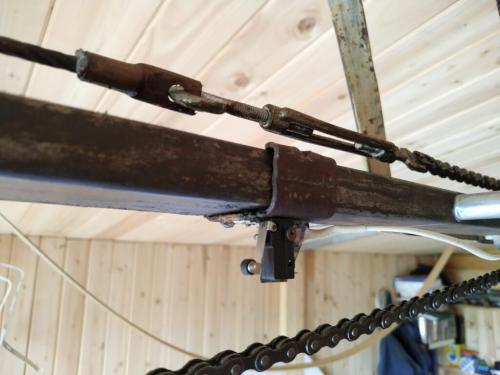

Каретка

Две пластины изогнуты, скручены в нижней части друг с другом, в верхней части установлен болт с подшипниками. Такой вариант оказался рабочим. В нижней части крепится пластина для тяг, которые толкают/тянут ворота.

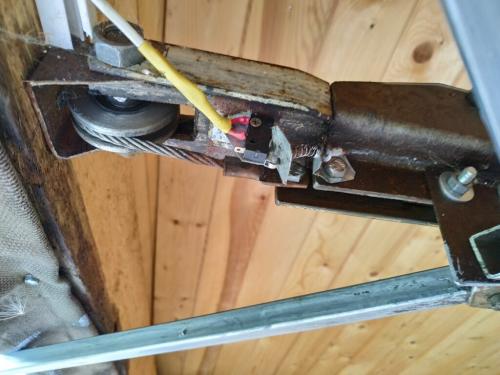

Основная направляющая

Основной профиль — это труба прямоугольного сечения 40*20 мм. На одном конце которой закреплен мотор-редуктор, на другой ролик. Профиль крепится с одного конца в упор к стене, с другого конца подвешен к потолку гаража. Концевые выключатели положения «Ворота открыты» и «Ворота закрыты» размещены на направляющей для удобства регулировки.

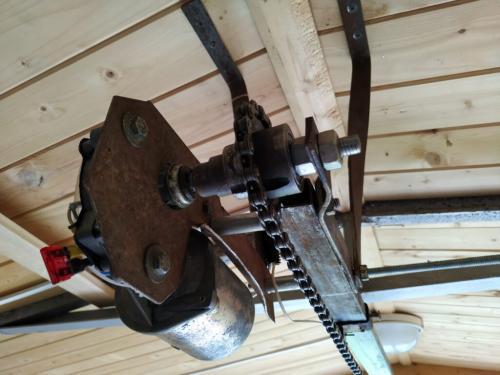

Мотор-редуктор

Это мотор привода дворников ВАЗ-2108, имеет две скорости работы, выбираем ту, которая вам подходит. На большой скорости пусковые токи высокие и не каждый блок питания (особенно китайский 12В блок) сможет его раскрутить. В основном блок питания уходи в защиту по току, когда запускается мотор. Я же выбрал меньшую скорость.

Ступица под звездочку закреплена на валу мотор-редуктора, а так же сделана дополнительная опора.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/kak-sdelat-avtomaticheskie-vezdnye-i-garazhnye-vorota-tipy-vorot-s-avtomatikoy

Привод ворот своими руками. Конструкция распашных

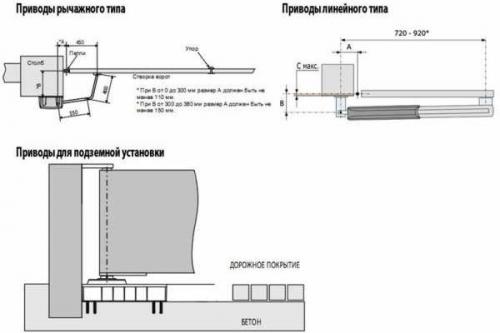

По принципу функционирования они разделяются на:

1. Рычажные. Состоят из набора блоков с рычажками.

   Рычажный привод ворот

2. Линейные. Фиксируются в одной точке. Двигающийся кронштейн перемещается по ровной линии внутри корпуса. Чаще всего используется прокручивание винта по гайке, передачи с цепью или ремнями.

   Линейный привод автоматических ворот

3. Гидравлические. Используются для тяжёлых конструкций, вес створок которых составляет 950 кг и более. Требуемая ширина створок — от 4,5 м. Элементы будут подвергаться интенсивной эксплуатации.

   Гидравлический привод необходим для конструкций, которые подвергаются большим нагрузкам

4. Телескопические. Элементы разделяются на секции. Конструкция состоит из внутренних ползунков, которые обеспечивают раздвижение секций для передвижения конечного держателя.

   Телескопический привод автоматических ворот

Привод необходимо жёстко закрепить на основании. Не допускаются перекосы и щели при функционировании механизмов, поэтому углубление основания под ворота и автоматические устройства должно быть больше уровня промерзания земли в зимний период. Только в таком случае может быть гарантировано качественное функционирование ворот.

Чтобы автоматическое управление функционированием створок происходило надёжно, все устройства нужно отладить и проверить вручную. Данные работы выполняются на завершающей стадии строительных работ. Автоматические механизмы могут работать:

1. Удалённо. На основе передачи команд по радиоволнам от пульта на принимающее устройство, которое управляет работой электрического двигателя и других деталей.
2. От стационарного пульта, который расположен на стенке частного дома.
3. От сочетания первых двух вариантов.

Управление на базе удалённого способа основывается на тех же принципах, что и для стационарно смонтированного пульта с обыкновенными кнопками включения и выключения простого электрического двигателя. Отличие в том, что в данном случае есть возможность решать вспомогательные технические задачи.

Бюджетная автоматика для распашных ворот своими руками. Как сделать распашные ворота своими руками: схемы самодельных приводов, варианты механизмов

Варианты решения задачи

Перед тем как сделать электрические распашные ворота своими руками, домовладельцы определятся с выбором конструкции. Существует три основных конфигурации принципов возведения таких конструкций:

1. Гаражный вариант. Он очень сложен в технической реализации, поэтому для изготовления электропривода для ворот своими руками его применяют редко.
2. Отдача. Самый простой в реализации, но не всегда подходит из-за высоких требований к наличию свободного места для отката длинной паутины.
3. Колебание. Их относительно легко сделать в помещении. Это самый популярный вариант среди автолюбителей.

Оценив все благоприятные и негативные факторы каждого варианта, домовладельцы пытаются выбрать лучший для своих обстоятельств. От их решения будет зависеть дальнейший образ действий. Поскольку установка сложной конструкции – очень материальное и энергозатратное мероприятие, к первоначальному выбору относятся очень серьезно.

Большинство домовладельцев отдают предпочтение откидному варианту из-за относительной простоты устройства и возможности установить его самостоятельно. Также он не требует много места, поэтому при ограниченной площади приусадебного участка это преимущество может быть решающим.

Из этого

Автоматизация процесса управления движением створ

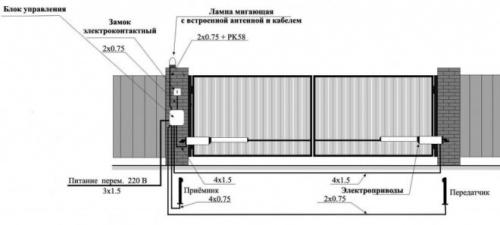

Если предусмотрены распашные ворота с автоматикой, их строительство должно выполняться с учетом монтажа электропривода по прилагаемой схеме конфигурации.

Подбор автоматических элементов необходимо производить с учетом:

• вес, ширина, занос створки под действием ветра;
• направление, в котором будут открываться двери;
• необходимо расположить дверные панели горизонтально или вертикально, строго соблюдая направление и регулировку легкости движения.

Коробка блока управления фиксируется при отключении проводов и коммуникаций.

Установка приемника, программирование пультов

Установка приемника, благодаря которому сигналы управления проходят, происходит в специальный разъем. Его местонахождение – плата управления. В этот разъем еще нужно вставить две перемычки. Они используются для проверки агрегата:

• «2-1», если нет необходимости нажимать клавишу «Стоп»;
• «2-C1», если фотоэлементы не требуются.

Фотоэлементы подключаются в последнюю очередь, поэтому требуется соответствующая перемычка. Когда ресивер подключен, пора переходить к программированию пульта ДУ, с которого происходит дистанционное управление. Делается это в полном соответствии с инструкциями производителя.

Подключение фотоэлементов и сигнальной лампы

Фотоэлементы устанавливаются на специальные стойки (можно использовать предусмотренные для них места), после чего подключаются к плате согласно схеме. Для выносной лампы операция такая же.

Высота установки фотоэлементов варьируется от 50,0 до 70,0 см, они предназначены для предотвращения повреждения автомобиля при остановке у ворот (предотвращение удара).

Программирование автоматического закрывания ворот

Последовательность автоматического закрывания: после двадцатисекундной паузы в открытом положении ворота закрываются без дополнительных команд. Если владельцы хотят закрыть нажатием кнопки, перепрограммирование возможно, но только по инструкции, либо можно переключиться в соответствующий режим, нажав кнопку.

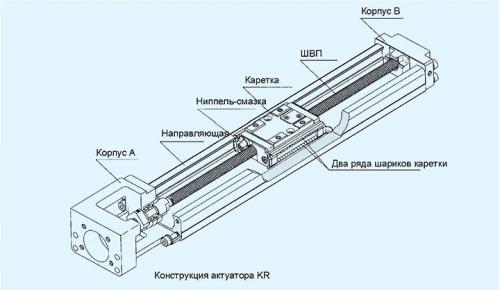

Принцип работы линейного привода (актуатора)

Актуатор – вид электромеханической автоматики, пользующийся большим спросом.

Среди его преимуществ:

1. Экономический.
2. легко установить.
3. Он открывается наружу.

Он запускается в следующем порядке:

1. С помощью коробки передач мотор вращает пропеллер.
2. В этом случае винт и гайка перемещаются в том же направлении, что и направляющая.
3. Выполняется вращение в линейное преобразование.
4. Скользящая гайка обеспечивает открывание конструкции.

Блок управления регулирует работу двигателя и в нужный момент замедляет его. Это помогает продлить срок службы поступательного привода.
