Если классические распашные ворота для гаража вас по каким-либо причинам не устраивают, тогда можно сделать секционные. Делимся с вами интересными идеями, которые нашли на просторах интернета.

Процесс изготовления секционных подъемных ворот

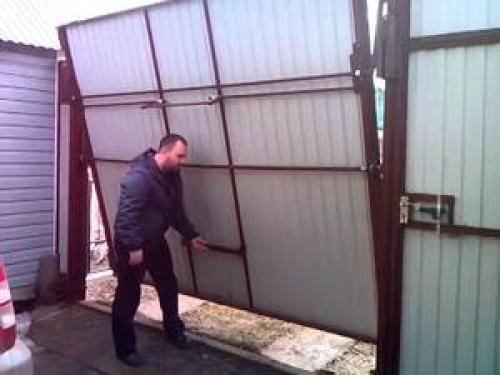

В данном обзоре автор показывает, как своими руками изготовить самодельные подъемные секционные ворота для гаража.

Первым делом необходимо будет отрезать с помощью болгарки уголок 50*50 мм по высоте ворот. Потом сверлим отверстия для крепления уголка.

Далее автор нарезает заготовки из металлической пластины для изготовления проушин крепления уголка.

Уголок крепится по бокам и в верхней части проема ворот. Затем они свариваются между собой. В итоге получился П-образный каркас.

Проушины с просверленными отверстиями нужно приварить к уголку в верхней и нижней части, а также посередине в 2-3 местах.

Основные этапы работ

На следующем этапе автор приступает к изготовлению самого каркаса ворот. Для этого надо нарезать заготовки из профильной трубы 40*40 мм.

В нижней части боковин надо просверлить отверстия, чтобы можно было закрепить мебельные ролики.

Боковины из профильной трубы временно привариваем к основному каркасу из уголка, чтобы удобно было выставить вторую боковину.

Далее отрезаем и прихватываем нижнюю часть каркаса ворот. Затем проделываем аналогичную операцию с верхней частью. Только надо оставить небольшой зазор.

Внутри каркаса ворот (посередине) также необходимо будет приварить две перемычки. Потом к ним привариваются еще нижняя и верхняя центральные стойки.

Далее по центру, в месте стыка горизонтальных перемычек необходимо приварить навесы для того, чтобы ворота могли складываться.

Процесс сборки гаражных ворот

После этого срезаем болгаркой прихватки по краям, снимаем каркас ворот и хорошо обвариваем его.

Разрезаем боковины пополам, проверяем как складываются ворота. Потом устанавливаем каркас на место, фиксируем с помощью струбцин и привариваем верхние наружные петли.

Далее устанавливаем крепления с роликами для стального троса и подбираем противовес.

К боковым стойкам основного каркаса (который из уголка) необходимо будет приварить упоры, чтобы ворота поднимались четко до определенного уровня по высоте.

После этого приступаем к изготовлению замка-защелки для ворот.

Привод для секционных ворот своими руками чертежи. Приводы для автоматизации

Механизм для автоматического открывания ворот — это самый главный их узел.

Для того чтобы обеспечить открывание ворот, необходимо передать на них движение мотора. Для этого потребуется установка специального крепления. Данные устройства бывают следующих типов:

• рейки;
• винтовые передачи;
• устройства с применением зубчатого колеса;
• кривошипно-шатунные механизмы;
• червячные механизмы;
• цепные передачи.

Для того чтобы сделать откатные или распашные ворота своими руками, применяются перечисленные крепления. Рассмотрим подробнее приводы для автоматизации каждого типа ворот.

Для распахивающихся створок

Для самостоятельного открывания распашных ворот потребуется установка рычажного или линейного привода. Линейный привод походит на автомобильный амортизатор, принцип действия которого заключается в удлинении штока привода. Его рекомендуется использовать при необходимости открывания дверей в разные стороны. Часто устройство изготавливают собственноручно из деталей спутниковых антенн.

Рычажный привод походит на движение руки. Размер устройства в процессе работы не изменяется, крепление производится с использованием подвижного шарнира. Рекомендуется использовать при навешивании створок на столбики из кирпича, поскольку привод не требователен к размещению точки опоры. Для самостоятельного изготовления применяются приводы от стеклоочистителей или стеклоподъемников.

Автоматика для сдвижного полотна

Для того чтобы обеспечить автоматическое открывание или закрывание откатных ворот, используется автоматика заводского производства, в комплект которой входят:

1. привод;
2. блок управления датчиками;
3. зубчатая рейка.

Подобное устройство можно сделать самостоятельно, используя электромотор с редуктором, длинную цепь от автомобильной техники и 2 звездочки.

Секционные ворота своими руками: чертежи. Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.

Самые простые из них – классические распашные модели . Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

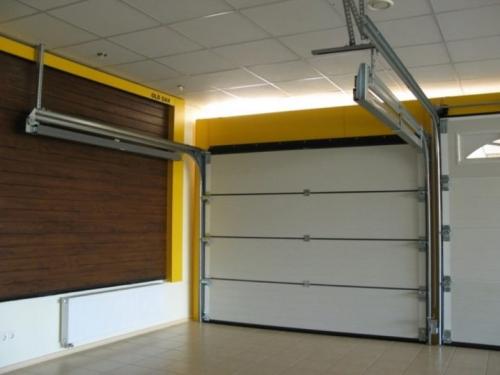

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

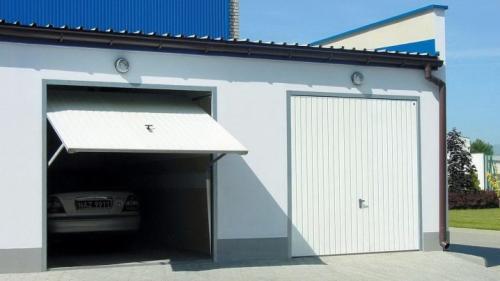

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции . Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки , а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Роллетные ворота для гаража своими руками. Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота , по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу. Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже. Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

1. Профилированный лист.
2. Камень.
3. Битый кирпич.
4. Трубы из металла.
5. Сварочный агрегат.
6. Лопата.
7. Цементный раствор.
8. Кисти.
9. Покрытие.

• Саморезы.
• Петли.
• Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

1. Заклепочник.
2. Кусачки.
3. Молоток.
4. Отвертка.
5. Уровень.
6. Маркер.
7. Нож.
8. Ключи.
9. Дрель.

• Перфоратор.
• Рулетка.

Как сделать секционные ворота своими руками для гаража. Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

• работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
• во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
• позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Глубина гаража должна соответствовать высоте ворот. При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания. Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности. Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота , которые также могут быть оснащены автоматическим приводом.

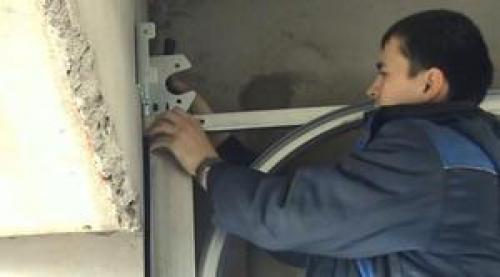

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель. Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек.

Старайтесь в точности выполнять требования инструкции по сборке , так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место. Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов.

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.
