Установка автоматических ворот своими руками

Установка автоматических ворот своими руками

Перед началом монтажных работ необходимо убедиться в наличии всех инструментов и полной комплектности ворот согласно инструкции.

Следует внимательно проверить поверхность проёма уровнем, все неровности необходимо устранить.

После этого приступить непосредственно к сборке конструкции. Сначала к направляющим прикрепляют пружины. Чтобы ворота открывались свободно, пружины не нужно сильно затягивать.

Теперь необходимо соединить направляющие при помощи верхней планки, защищающей помещение от пыли и сквозного ветра.

Затем следует просверлить отверстия для креплений. Короб заранее помещают в проём и аккуратно закрепляют со всех сторон, устанавливают размерную планку. Такая процедура необходима, чтобы ворота не сместились при сверлении и отверстия строго совпадали с разметкой.

Короб в проёме следует закреплять основательно и надёжно, чтобы обеспечить долговечную работу механизмов конструкции.

Далее нужно установить направляющие профилей.

Чтобы при эксплуатации ворот не заклинило механизм конструкции, при установке нельзя допускать даже незначительный перекос.

Переходим к следующему этапу – сборке панелей. На панель, которая будет установлена снизу, нужно надеть уплотнитель. Он поможет закрываться воротам более мягко, а в холодное время не пропустит в помещение морозный воздух.

После этого панель нужно установить в короб и соединить с роликами направляющих. Так собирают все панели. Как правило, такие ворота имеют толщину в 20 мм. Чтобы в зимний период в помещении было значительно теплее, следует использовать панели 40-45 мм в толщину.

Собранные ворота приподнимают на высоту полтора метра над землёй: таким образом в направляющие войдут две первые панели и конструкция самостоятельно выровняется относительно центра.

Далее направляющие следует прикрутить к потолку. Прикреплять необходимо с особым усилием, ведь эти узлы будут удерживать всю тяжесть конструкции.

Теперь осталось закрутить пружину, предназначенную для открывания ворот.

Особое внимание следует уделить выравниванию тросиков автоматизированного устройства, тогда механизм открывания не будет заедать и не разрушится в ближайшее время.

Если правильно установить гаражные ворота, строго соблюдая прилагаемую инструкцию, то производитель гарантирует их надёжную и безопасную эксплуатацию в течение длительного времени.

Установка автоматических ворот в гараж. Монтаж секционных ворот своими руками

Установка гаражных ворот – задача непростая. Чаще всего для этой работы приглашают мастеров, которые быстро и качественно производят монтаж. Но и своими руками установить ворота можно. Ниже мы подробно расскажем о том как именно монтируются секционные ворота и что для этого может потребоваться.

Материалы, которые нужны для монтажа конструкции:

• sandwich-панели;
• направляющие;
• торсионный механизм;
• дополнительные комплектующие (например, автоматика).

Инструменты, которые понадобятся для установки:

• молоток;
• набор гаечных ключей;
• плоскогубцы;
• дрель и набор сверл к ней;
• рулетка и строительный уровень;
• перфоратор;
• защитная одежда (перчатки, очки).

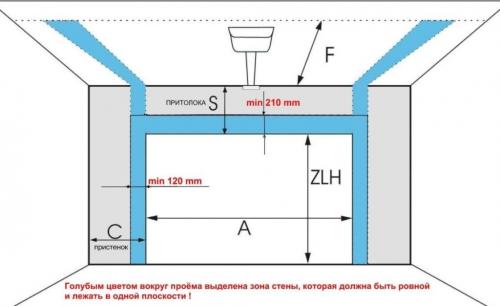

Как подготовить проем?

Перед тем как приступить непосредственно к установке ворот, очень важно подготовить помещение и дверной проем. Для этого необходимо:

1. Замерять ширину гаражного проема в трех точках (сверху, посередине и снизу). Если результаты отличаются, за основу следует брать большее значение.
2. С помощью строительного уровня оценить горизонтальность пола. Если она не идеальна, стоит подогнать. Допустимая погрешность горизонтальности – 0,1 см. Если более – ворота будут установлены криво и не будут стабильно работать.
3. Притолока (пространство над дверным проемом) и заплечники (пространство по бокам проема) должны находиться в одной плоскости.
4. Обязательно нужно вычислить минимальную глубину ворот и на основе этих измерений проделывать дальнейшие работы. Для обыкновенных секционных ворот минимальная глубина составляет высоту ворот + 50 см. А для приводных ворот – высота + 100 см.
5. Притолоку и заплечники необходимо в обязательном порядке укрепить. Как правило, это делается с помощью металлического каркаса. Это нужно для обеспечения конструкции достаточной прочности, чтоб она смогла выдержать нагрузку при работе ворот.
6. Обратить внимание следует и на размеры частей конструкции. Для притолоки оптимально 25-50 см, для заплечников – 45 см.
7. Перед тем как начать установку ворот, весь проем нужно отштукатурить.

Установка ворот Алютех своими руками. Как установить гаражные ворота Алютех своими руками: пошаговая инструкция

Привычные распашные гаражные створки постепенно уходят в прошлое, уступая место более совершенным, удобным и эргономичным системам. Стоимость их несколько выше, но сэкономить можно, выполнив монтаж своими руками. Установка ворот Алютех – трудоемкий, ответственный, но вполне осуществимый процесс. Для достижения качественного результата нужно ознакомиться с особенностями изделия, провести расчеты, правильно выбрать оборудование и установить его в соответствии с инструкциями производителя.

Преимущества ворот Алютех

Ворота Алютех можно установить своими руками, пользуясь инструкцией

Конструкции приобретаются в стандартных размерах или изготавливаются на заказ.

Пользователи отмечают следующие достоинства секционных ворот АЛЮТЕХ:

• Высокая прочность, обеспечивающая надежную защиту от взлома, случайных и преднамеренных механических воздействий.
• Невосприимчивость к коррозии. Все детали сделаны из нержавеющей стали или покрыты цинком, лаком, полимерным напылением.
• Презентабельный внешний вид. Изделия смотрятся дорого, броско и престижно.
• Длительный срок эксплуатации. Изделия рассчитаны на 25000 циклов, что при ежедневном использовании составляет 15-20 лет.
• Широкий выбор вариантов оформления. При стандартных 10 цветах есть более 200 их оттенков. Кроме этого, можно приобрести модели с окошками и калитками.
• Отличная теплопроводность. При толщине полотна 45 мм она соответствует кирпичной стене 60 см.
• Безопасность. Ворота надежно держатся в откатных направляющих, предусмотрена защита от защемления пальцев.
• Герметичность. На секциях установлены лепестки и уплотнители, предотвращающие попадание в гараж влаги, пыли и сквозняков.
• Бесшумность. Работа двойных роликов с подшипниками качения практически бесшумна.
• Возможность самостоятельного монтажа ворот Алютех. Подробная инструкция делает это мероприятие максимально простым.

Установка секционных ворот в газоблок. Как установить секционные ворота в гараже своими руками, подготовка проема, монтаж и регулировка

Ворота секционно-подъемного типа часто устанавливают в гаражах для хранения автомобилей и в других технических зданиях. Такие конструкции очень удобны, так как они открываются вверх и не занимают пространство при открытии. Также они обладают теплоизоляционными свойствами, которые помогают сохранить тепло внутри помещения. Прежде чем заняться установкой секционных ворот, надо разобраться с основными нюансами данного процесса.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

Подготавливаем дверной проем

После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.

Сначала придется покрыть все стены тонким штукатурным слоем, который защитит стенки от влаги и появления плесени. Строители советуют заниматься оштукатуриванием перед монтажом, так как после установки направляющих поверхность стен станет недоступной.

Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.

В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

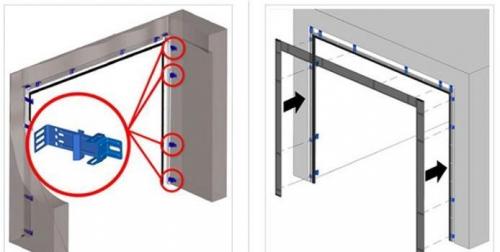

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

• Прикрепление направляющих горизонтального типа к стойкам опор.
• Соединение профилей к поверхности потолка при помощи подвеса.
• Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
• Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

• Монтаж механизма в опорные кронштейны.
• Прикрепление к валу подшипников, состоящих из двух пружин.
• Просверливание в барабане отверстия, в которое будет пропускаться трос.
• Установка барабана на вал и фиксация троса при помощи крепежных болтов.
• Регулировка интенсивности натяжения установленного троса.

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.
