Фундамент под откатные ворота своими руками. Ша. Подготовка бетонного основания

Фундамент под откатные ворота своими руками. Ша. Подготовка бетонного основания

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

Схема фундамента для откатных ворот

Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:

Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс.

С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.

Расчет уровня бетонного основания

Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.

Копка ямы и бетонирование

Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м. При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.

Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.

Установка опалубки и кабель-каналов

Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:

• Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
• Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
• Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.

Столбчатый фундамент для откатных ворот. Конфигурация фундамента под откатные ворота

Из-за значительной длины вылета створки основание откатных ворот испытывает существенные нагрузки в виде продольного крена. Чтобы противодействовать им, фундамент должен обладать достаточной площадью соприкосновения с грунтом, правильной схемой распределения воздействий и высокой конструкционной прочностью. При этом важно обеспечить минимальный расход материалов — арматуры и бетонной смеси.

Как показала практика, наиболее выгодным форм-фактором фундамента для откатных ворот служит П-образная конструкция, состоящая из двух столбов и верхнего пояса, связывающего их между собой. Первый столб располагается параллельно столбу, ограничивающему проём ворот со стороны расположения приводного механизма. Второй столб удалён от проёма ровно на расстояние вылета нижней балки, соединённой со створкой раскосом. В общем случае производители откатных ворот делают вылет балки длиной не меньше половины ширины основной створки.

1 — швеллер №20; 2 —арматурный каркас; 3 — электрический привод; 4 — роликовые опоры; 5 — поддерживающие ролики; 6 — створка ворот; 7 — зубчатая рейка; 8 — концевой ролик; 9 — нижний уловитель; 10 — верхний уловитель

Верхний связывающий пояс должен содержать закладные элементы анкеровки, предназначенные для крепления опорных роликов и приводного механизма. В ряде случаев можно рекомендовать укладку в верхнюю грань стального швеллера за номером от 16 до 20. При такой конструкции фундамента гораздо проще позиционировать привод с блоками опорных роликов и закрепить их при помощи сварки, но подобное устройство не лишено недостатков. Главным фактором риска считаются коррозионные процессы, возникающие из-за отсутствия защитного слоя бетона, при этом возможно разрушение структуры не только верхнего пояса, но и всего фундамента. Также гладкая поверхность швеллера не обеспечивает достаточно высокого сцепления с бетонной массой, поэтому армирование в любом случае должно присутствовать.

Если комплект приводных механизмов для откатных ворот закуплен до начала строительства фундамента, гораздо проще будет обойтись анкеровками, которые устанавливают в толщу бетонного изделия. Если точные установочные размеры для привода неизвестны, следует обустроить универсальную монтажную плоскость. В наиболее надёжном варианте устройства она представлена широкой металлической пластиной, имеющей множественные точки крепления к арматуре фундамента.

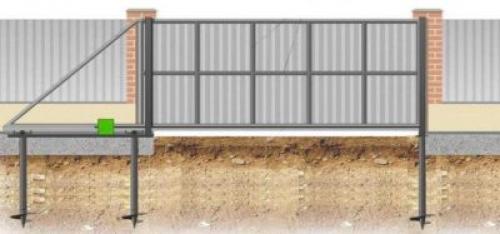

Глубина фундамента для откатных ворот. Типы фундамента

Широкое распространение два типа: фундамент для откатных ворот на винтовых сваях и каркасно-монолитный.

Фундамент на сваях

В первом случае в грунт вкручиваются сваи, состоящие из ствола и винтовых несущих лопастей, на которые и служат в дальнейшем фундаментом. Во втором случае сооружается классический бетонный параллелепипед, расположенный в предварительной вырытой яме.

Фундамент монолитный

Как сделать правильный выбор типа основания? Ответ на этот зависит от характеристики земли, на которой будет закладываться фундамент. Монолитный вариант хорош и надежен, если грунт твердый и не имеет склонности к сезонным подвижкам.

Если грунты проблемные, например, песчаные, глинистые, торфяные или с близким расположением к поверхности грунтовых вод, лучше выбрать основание не бетонное, а свайное под откатные ворота.

Связано это с тем, что сваи в среднем уходят в землю на глубину 2,5 метра, заходят в твердые слои, имеют меньшую площадь, следовательно, им не так страшны подвижки грунта.

Свайный фундамент располагает еще несколькими преимуществами по сравнению с монолитным – меньше трудозатрат, времени и стройматериалов. Соорудить такой фундамент можно за сутки, тогда как на монолитный придется потратить как минимум неделю, поскольку нужно время, чтобы бетон засох и набрал крепость. Вкручивать их можно и зимой, и осенью, и весной, а классический фундамент нужно закладывать летом.

Но есть у фундамента свайного типа и недостатки. Многое зависит от качества свай, их соответствия типу почвы. Закручивание может пойти не по плану – с отклонением от вертикали. Наконец, низкокачественная свая может сломаться во время закручивания или быстро проржаветь.

Перед тем, как определиться с типом фундамента, следует проконсультироваться у специалиста по почвам.

Это тот самый случай, когда совет профессионала поможет избежать многих проблем в будущем.

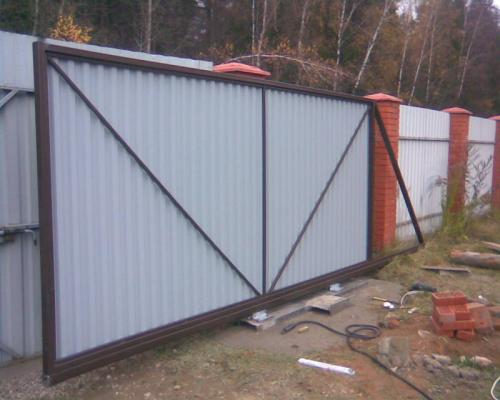

Откатные ворота своими руками без фундамента. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Принцип работы

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-avtomaticheskie-vorota-s-kalitkoy-samostoyatelno-otkatnye-vorota

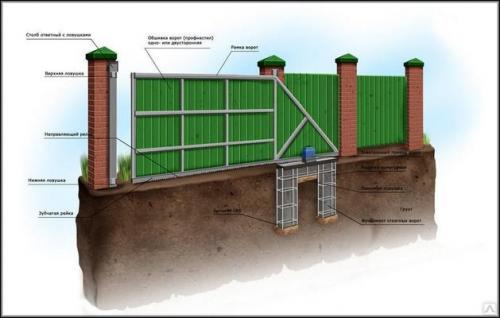

Фундамент под откатные ворота размеры. Отличительные особенности сооружения разных типов

Профессионалам, имеющим дело с возведением объектов строительства, прекрасно известно, что забор — это первое, с чего начинается любая стройка. Для собственника земельного надела, начинающего застройку — это не исключение. Главная цель — обозначить границы участка. Дополнительные цели направлены на обеспечение сохранности стройматериалов и соблюдение расстояний, указанных в СНиП и СП для объектов строительства. Причем как на своем, так и на соседском земельном наделе.

Устройство изгороди можно проводить двумя путями. Сначала поставить временную ограду, а через некоторое время заменить ее на основательную. А можно сразу сделать прочный, капитальный забор со всеми атрибутами. Для красоты — использовать декор. Для долгой службы сделать прочными. Для дизайна внешний вид ограждения должен соответствовать общему стилю загородного дома.

Строительство капитального ограждения подразумевает сооружение прочного основания. Выбор оптимального типа рекомендуется начинать с геодезического исследования участка. Это поможет с одной стороны выявить несущий тип грунта, а с другой — определить  глубину залегания грунтовых вод. В регионах со сложным климатом учитывают глубину промерзания почвы. Но правильно залить фундамент можно только после проведенных расчетов, учитывающих: материал изготовления, весовую нагрузку и особенности той конструкции, которой отдано предпочтение.

Размышляя, как сделать фундамент под облюбованные владельцем откатные ворота, в первую очередь нужно определиться с их типом. Под это определение подходит несколько видов, у каждого есть свои положительные и отрицательные стороны. Один застройщик выбирает надежность, другой — практичность, у третьего в приоритетах простота обустройства и эксплуатации.

Рельс

Нижняя часть ворот перемещается по прочному стальному брусу с помощью роликовой каретки. В верхней части их удерживает скоба с роликом, прикрепленная к воротному столбу. Необходимое пространство — только для отката створки, его можно регулировать, определяя габариты необходимого прохода.

Верхняя направляющая

Закрепленная направляющая вверху вместо нижнего рельса, означает, что ворота передвигаются по стальному брусу, укрепленному над проездом. Это тоже надежный вариант, но по некоторым причинам редко используемый в жилом строительстве. Иногда причиной этого служит ограничение габарита по высоте и невозможность проезда на территорию грузового автомобиля.

Недешевые консольные

Считаются прекрасным вариантом для суровых погодных условий умеренного климата: здесь применяются, в отличие от других типов, стационарные роликовые каретки, а в роли направляющей фигурирует рельс, передвигающийся вместе с воротами, поскольку это — часть створки. Она не соприкасается с почвой, и в этом ее практическая ценность — снег не помешает движению. Однако фундамент под откатные ворота нужен прочный, поскольку такие особенности увеличивают не только вес конструкции, но и повышают нагрузку на опоры. А значит, придется думать над тем, чтобы обеспечить дополнительную надежность.

Консольные откатные ворота своими руками — это сложно, трудоемко и недешево. Но зато статусно, удобно в использовании, оптимально для сурового климата. К тому же балку можно разместить в трех разных положениях.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/montazh-otkatnyh-vorot-na-fundament-obshchaya-harakteristika

Фундамент под откатные ворота на винтовых сваях. Монтаж свай под откатные ворота

Фундамент для откатных ворот на винтовых сваях определяется, как и в домостроении, в строгой зависимости от гидрогеологических характеристик подстилающих грунтов. Именно наличие грунтовых вод и грунты определяют глубину закладывания стволов свай, которая может составлять от 1 метра до 2,5 метров.

Установка откатных ворот на винтовых сваях должна выполнять в строгом соответствии с рекомендациями производителей. Точное следование правилам позволяет достигать ожидаемого результата.

Порядок монтажа свай под ворота

Порядок действий следующий:

1. Точно определить место последующего монтажа свай. При этом важно учитывать положение роликов.
2. Выполнить разметку опор.
3. В определенных точках делают углубления с использованием садового бура. Глубина примерно в полметра – свая не должна полностью погружаться и ямка только дает направление последующей установке сваи.
4. Ввинчивание свай.
5. В какой-то момент свая может «отказать». Поэтому винтовые опоры могут быть установлены на разную высоту. Для выравнивания потребуется обрезать выступающие над определенной отметкой части.
6. Полость погруженной трубы заполняют подготовленным бетонным раствором.
7. После этого навариваются оголовки.
8. Монтируется опорный швеллер.
9. Крепятся роликовые механизмы.

Работы по ввинчиванию опор можно выполнить самостоятельно, но при прочном грунте придется прибегнуть к помощнику. По мере погружения сваи важно следить за вертикальностью опоры – это является гарантом прочности конструкции.

После того, как опорная основа полностью установлена, можно переходить к сборке консольных откатных ворот.

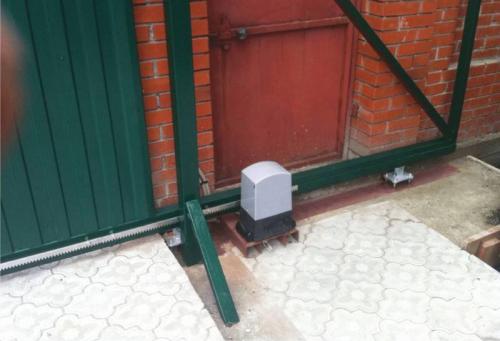

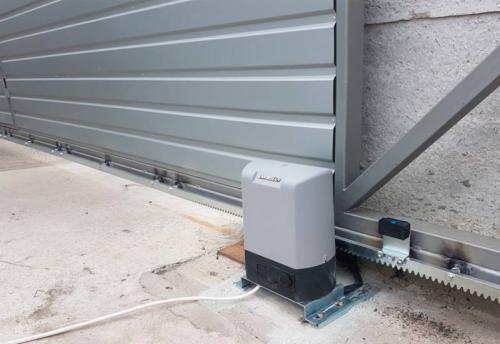

Удобство использования ворот определяется установкой автоматической системы регулирования. Монтаж откатных ворот на винтовых сваях позволяет получить в результате отлично работающую систему, которая прослужит много лет.

Закладная под откатные ворота. Закладная для откатных ворот: особенности монтажа

Здесь мы рассмотрим как устроить фундамент для откатных ворот. Откатные (сдвижные, раздвижные, отъездные) ворота устанавливаются на специальном фундаменте (закладной).

Установка закладной для откатных ворот не представляет собой особо сложную задачу, поэтому с ней сможет справиться любой мужчина “с руками”. Тем не менее, подходить к ней нужно с профессиональной стороны, поскольку данный тип ворот отличается значительным весом, особенностями перемещения (вертикальное, горизонтальное направления), а фундамент служит опорой для несущих балок консольного типа.

С чего начинать?

Весь процесс монтажа закладной можно разбить на 3 этапа:

1. Земляные работы;
2. Установка закладной;
3. Заливка бетоном.

Начало: земляные работы

Шаг первый: роем яму в сторону отката ворот длиной половины ширины проёма (L\2). Если проем у Вас 4 м, то длина фундамента будет 2 м. Яму начинаем рыть от самого проема и вплотную к столбу. Ширина ямы 400-500 мм, глубина 1000-1200 мм – можно глубже, хуже не будет, но это если не жаль материалов.

Установка закладной

После того как котлован готов закрепляем в нем закладную. Выглядит она следующим образом:

Для бытовых ворот это швеллер №12-20 (то есть шириной 120-200 мм) с приваренной к нему пространственной арматурной сеткой. Арматура может быть диаметром 10, 12 или 14 мм, можно и 8 мм, но тогда сетка должна быть “гуще”. Кроме швеллера иногда используют те материалы, которые есть под рукой, например, уголки 100х100 или сваривают два швеллера №8 или 10, в целом конструкция должна быть адекватной.

Закладную выставляем так чтобы верхняя поверхность швеллера была на уровне чистого пола.

Если уровень чистого пола находится выше реального на данный момент уровня земли, то необходимо выставить опалубку до уровня чистого пола.
После того как закладная зафиксирована, прокладываем гофры электропроводки и выводим их в нужном месте (~70-100 см от края проёма, вплотную к швеллеру), фиксируем их.

Заливаем фундамент

Далее заливаем котлован бетоном и даем время застыть и высохнуть. После заливки фундаменту нужно дать выстояться неделю, а по СНИПу 28 дней.

В конце у нас должно получиться так:

Закладные на кирпичных столбах

Далее рассмотрим часто задаваемый вопрос по поводу закладных на кирпичных столбах – как правильно их сделать. Закладные выводятся на поверхность столбов обращенную во двор. Размер закладной может быть любым, на наш взгляд это уголок 50 длиной 7 сантиметров, уложенный на кирпич внутренним углом, просто нужно понимать что к ним привариваются столбы с роликами и уловителями.

Где же располагать закладные? Две закладные устанавливаются по высоте примерно 30 и 180 см соответственно. Центр (осевая линия) закладной должна располагаться на расстоянии 100 мм от края проёма. Закладная обязательно должна быть связана сваркой с центральной трубой или арматурой столба, дабы исключить выпадение.
