Гаражные подъемные ворота серии Standard. Автоматические ворота DoorHan RSD01 BIW-SC. Комплекты стандартной серии с пружинами растяжения

Гаражные подъемные ворота серии Standard. Автоматические ворота DoorHan RSD01 BIW-SC. Комплекты стандартной серии с пружинами растяжения

Имеют те же конструктивные особенности и эксплуатационные характеристики, что и ворота основной серии RSD01.
Изготовление: автоматические ворота представлены 13 комплектами стандартных размеров. Преимущества: автоматические ворота предназначены для самостоятельной установки; позволяют сэкономить на монтаже; всегда в наличии на складе в Екатеринбурге. Механизм балансировки полотна: пружины растяжения с ресурсом эксплуатации 25 000 циклов. Дизайн: панели «доска» и «филенка» со структурой «под дерево» представлены в четырех базовых цветах: белом (RAL9003), коричневом (RAL8014), красно-коричневом (RAL8017) и в цвете «золотой дуб»

Цены на гаражные секционные ворота с пружинами растяжения стандартных размеров (RSD01SC)

Наименование и артикул	Базовая цена	Цена со скидкой*
Комплект №1 RSD01SC-1W-2500х2115 белые	78 363 руб.	58 772 руб.
Комплект №1 RSD01SC-1G-2500х2115 золотой дуб	86 199 руб.	64 649 руб.
Комплект №1 RSD01SC-1B-2500х2115 коричневые	78 363 руб.	58 772 руб.
Комплект №1 RSD01SC-1G-2500х2115FP300 филенка полоса, золотой дуб	94 819 руб.	71 114 руб.
Комплект №1 RSD01SC-1B-2500х2115FP300 филенка полоса, коричневые	86 199 руб.	64 649 руб.
Комплект №1 RSD01SC-1W-2500х2115Dsk доска, белые	78 363 руб.	58 772 руб.
Комплект №1 RSD01SC-1G-2500х2115Dsk доска, золотой дуб	86 199 руб.	64 649 руб.
Комплект №1 RSD01SC-1BC-2500х2115Dsk доска, коричневые (RAL 8017)	78 363 руб.	58 772 руб.
Комплект №1 RSD01SC-1B-2500х2115Dsk доска, коричневые	78 363 руб.	58 772 руб.

Ворота гаражные размеры гост.

Metal gates. General specifications

МКС 91.060.50

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Частным учреждением "Центр по сертификации оконной и дверной техники" (ЦС ОДТ) и Обществом с ограниченной ответственностью "DoorHan" (ООО "DoorHan")

2 Внесен Техническим комитетом по стандартизации ТК 465 "Строительство"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. N 1405-ст межгосударственный стандарт ГОСТ 31174-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.

Размеры секционных ворот. Секционные ворота в гараж: размеры и цены

• Секционные ворота в гараж: размеры и цены

Хотите установить секционные ворота в гараж в Москве — в первую очередь обратите внимание на то, подходят ли характеристики и размеры проема под реализуемые производителями конструкции.

Желательно это сделать на стадии планирования. Вы сможете приобрести стандартную конструкцию по более низкой цене. Установка гаражных секционных ворот пройдет без каких-либо проблем.

Общепринятый стандарт выбран на основе габаритов большинства легковых транспортных средств. Ширина — 2,5 м. Высота — 2 м.Такие размеры секционных ворот для гаража подходят далеко не всем, многие хозяева делают проемы на 2-3 машины и хотят иметь больше пространства для маневров.

В таких случаях устанавливают конструкции с увеличенными габаритами. Рассмотрим, как правильно подобрать нужный размер секционных ворот для гаража и что предлагают ведущие производители («Алютех» и DoorHan).

В процессе строительства гаража с секционными воротами следует учесть:

• высоту и ширину проема (RM, LDB);
• расстояние от верхней границы входа до потолка помещения (H);
• глубину вхождения полотна внутрь;
• габариты боковых сторон (Sl и Sr).



Изображение №1: схема проема

Важно! Проем должен быть идеально ровным. Перед замерами проверьте все углы и поверхности. Имеющиеся неровности нужно замазать раствором. Удостоверьтесь, что несущая стена выдержит нагрузку. Если проем выполнен из бетона или кирпича, то все нормально. Менее прочные материалы (к примеру, пенобетонные плиты) следует укрепить металлоконструкциями.

Ширина проема определяет наличие свободного пространства для маневров. Для небольших транспортных средств подойдут секционные ворота в гараж со стандартными размерами (2,5*2 м) и низкой ценой. Для крупных машин лучший выбор — 3 м, для двух транспортных средств — 4–5 м, а для трех — 6 м и более.

Расстояние от верхней границы входа до потолка помещения — второй по значимости показатель. Он определяет, какую систему можно будет установить. Для монтажа ворот с торсионными пружинами потребуется оставить сверху 21 см свободного пространства. Конструкции с пружинами растяжения имеют меньшие габариты — 15-сантиметровой притолоки будет достаточно.

Габариты боковых сторон определяют из расчета удобства пользования гаражом. Оставьте столько, сколько нужно для свободного перемещения, хранения необходимых инструментов и беспрепятственного ремонта техники.

Высота проема — не слишком важный показатель. Двух метров в большинстве случаев вполне достаточно.

Глубина вхождения полтона внутрь гаража — очень важная характеристика, которая требует особого внимания.



Изображение №2: схема секционных ворот, вид сбоку

Глубину захождения конструкций (W) определяют разными методами в зависимости от габаритов ворот и способа монтажа. Следующие 4 формулы предназначены для моделей без автоматики.

• Ворота с площадью до 8 м2 — W = RM + 40 см.
• Конструкции с площадью свыше 8 м2 — W = RM + 45 см.
• Низкий монтаж — W = RM + 55 см.
• Высокий монтаж — W = RM – (высота притолоки + 265 мм) + 85 см.

В зависимости от модели электропривода и высоты RM глубина захождения ворот внутрь гаража будет колебаться в пределах от 3,3 до 4,4 м. На этом расстоянии от проема на потолке не должно быть никаких конструкций, мешающих проведению монтажных работ.

Ниже мы детально рассмотрим размеры секционных ворот для гаража от DoorHan и «Алютех» и сравним цены и качество.

Лучший выбор — продукция белорусского концерна. Цены и стандартные размеры секционных ворот «Алютех», которые устанавливает для гаражей официальный дистрибьютор — компания «МАСТЕРОВИТ», представлены в таблице ниже.

Ворота с установкой	Размер	Цена
Ворота секционные	Уточняйте у менеджера
Ворота секционные	3000x2250 мм.
Ворота секционные	3000x2500 мм.
Ворота секционные
Ворота секционные	3500x2250 мм.
Ворота секционные	3500x2500 мм.
Ворота секционные
Ворота секционные	4000x2250 мм.
Ворота секционные	4000x2500 мм.
Привод An-Motors		Цена
Привод для ворот площадью до 8,54 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.	Уточняйте у менеджера
Привод для ворот площадью до 13,5 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.

Alutech предлагает самый обширный типоразмерный ряд. К примеру, на заказ доступны следующие модели серии Classicc сэндвич-панелями L-, M-, S-гофр и «микроволна».



Изображение №3: типоразмерный ряд ворот Alutech, серия Classic

DoorHan — это более узкий ассортимент и низкие цены. Причем по качеству изделия значительно уступают продукции белорусского концерна.

Обратитесь в компанию «МАСТЕРОВИТ» и выберите наиболее подходящие секционные гаражные ворота, цена в Москве на профессиональный монтаж полностью себя оправдает.

Гаражные ворота 5 метров. Ворота в гараж своими руками — чертежи с размерами и пошаговые инструкции, как сделать распашные, подъемные, секционные ворота

Гараж – неотъемлемая часть любого частного сектора и не только.

С постройкой гаража сталкиваются множество строителей ежедневно, в этой статье мы рассмотрим основные азы построения ворот для здания, дадим несколько советов для удачного результата.

Требования к распашным гаражным воротам

Независимо от того, какой тип металлической конструкции вы выбрали, необходимо следовать определенным требованиям.

Эти требования должны быть учтены при проектировании и монтаже самих ворот.

Чтобы рассчитать ширину ворот, достаточно просто измерить габариты вашего транспортного средства, или средств (если их несколько) и добавить 30-40 сантиметров сверху.

Это нужно для того, чтобы автомобиль беспрепятственно заходил в гараж, и для вас там оставалось место.

Еще одним важным компонентов является защита всего помещения от природных осадков. Чтобы благополучно защитить свой гараж используется обшивка, приваренная к каркасу.

Дополнительно уплотнительная лента на краях створок поспособствует лучшей герметичности здания.

Что касательно защиты, это должен быть крепкий замок, который защитит гараж от третьих лиц. Обычно это сложный механизм, створки которого изготавливаются из стали. Толщина примерно 3-5мм.

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

1. Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
2. Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.

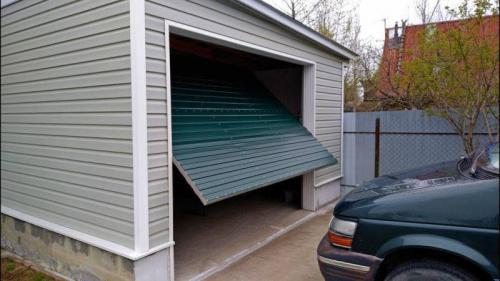

3. Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
4. Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
5. Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Секционные ворота размеры проема. Подготовка проёма под гаражные секционные автоматические ворота.

Советы по подготовке проема под установку ворот. Прочитайте перед тем, как начать строительство гаража!
Перед тем, как начать разговор о характеристиках проёма под секционные ворота, следует определиться с понятиями.
1. Уровень чистого пола — это отметка, на которой будет располагаться пол по окончании его монтажа.
2. Глубина помещения (гаража) — промежуток от внутренней плоскости проёма до противоположной стены.
3. Притолока — это промежуток от верхнего края проёма до потолка гаража.
4. Боковины (боковые расстояния) — это промежуток от правого или левого краев проёма до ближайшей боковой стены гаража (помещения).
Для качественного монтажа необходимо, чтобы проём под секционные ворота имел следующие параметры:
— Притолока и боковые расстояния должны быть в одной плоскости. Ни что не должно иметь углубление или выступать. Горизонталь и вертикаль проёма должны быть выполнены строго по уровню (допуск равен +- 1,5 мм.).
— Минимальная глубина гаража рассчитывается таким образом: к высоте ворот нужно прибавить 500 мм., для ворот с электроприводом: к высоте ворот прибавить 1000 мм. На потолке под секционные автоматические ворота должна быть предусмотрена евро розетка с сечением провода не менее полтора «квадрата».
— Реально несущими свойствами должны обладать потолок и притолока, так как там будет сосредоточена вся масса Ваших секционных ворот. Боковины не несут большой нагрузки, однако к ним должны прикрепляться вертикальные направляющие. Следовательно, гипсокартон, фанера и щелевой кирпич не подходят.
— Идеальная величина притолоки должна составлять от 350 до 500 мм. При меньшем, чем 350 мм размере притолоки, секционные ворота тоже возможно поставить, только будут они с так называемым «низким подъёмом». Такие ворота сложнее и несколько дороже ворот с обычным подъёмом. При притолоке более 500 мм. конструкция ворот будет с «высоким подъёмом» и так же дороже обычных (примерно, на 10 – 15 %).
— Для лучшей теплозащиты и, соответственно, более плотного прилегания направляющей к моменту установки ворот проём должен быть отштукатурен. Однако перед штукатуркой необходимо проштробить каналы и проложить проводку под фотоэлементы, а также просверлить отверстие в стене гаража под провод для установки сигнальной лампы и антенны (если Вы собираетесь их использовать).
— Заказчик должен четко представлять уровень «чистого пола». Ошибиться позволительно не более чем на 10 мм. Иначе гаражные ворота будут неплотно прилегать в верхней части проёма.
— Боковины должны быть не менее 150 мм., в крайнем случае, 100 мм. Такие боковины необходимы для установки направляющих ворот.
Первый важный параметр — размер проема.
В России 3 ведущих производителя секционных ворот: ДорХан (Москва), Алютех (Беларусь), Хёрман (Германия). У всех этих производителей есть таблица стандартных проемов, и изделия по стандартным размерам выходят дешевле на несколько тысяч рублей.
Ниже приведены стандартные размеры этих производителей.
Дорхан:
Ш 2500 В 2125
Ш 2500 В 2225
Ш 2500 В 2400
Ш 2750 В 2125
Ш 2750 В 2225
Ш 2750 В 2400
Ш 3000 В 2225
Ш 3000 В 2500
Алютех:
Ш 2500 В 2125
Ш 2500 В 2250
Ш 2750 В 2125
Ш 2750 В 2250
Ш 2750 В 2500
Ш 3000 В 2125
Ш 3000 В 2250
Ш 3000 В 2500
Хёрман:
Ш 2500 В 2125
Ш 2500 В 2250
Ш 2500 В 2500
Ш 2750 В 2125
Ш 2750 В 2250
Ш 2750 В 2500
Ш 3000 В 2125
Ш 3000 В 2250
Ш 3000 В 2500
Ш 5000 В 2125
Ш 5000 В 2250
Второй параметр — притолока и пристенки.
Для монтажа ворот необходимо пространство справа, слева, и, самое главное, над проемом (притолока). Минимальная притолока для установки ворот 10 см. При такой притолоке можно установить ворота без автоматики площадью до 8 кв.м. Если ворота с автоматикой, то притолока должна быть не менее 15 см. Для ворот площадью более 8 кв.м. минимальная притолока 25 см. Что касается пристенков, минимальный размер 14 см, но лучше делать 20 см.
Третий параметр — глубина гаража.
Так как ворота уходят по направляющим вглубь гаража, то нужно учитывать тот факт, что полотно ворот не может уходить в «Нарнию». Глубина гаража должна быть не менее высоты проема плюс 50 см.
Материал стен.
В настоящее время есть несколько вариантов материала стен: бетон, пеноблоки, полнотелый кирпич и щелевой кирпич. Пеноблоки и щелевой кирпич желательно укрепить металлическими уголками, или сделать обрамление из профтрубы.
Максимальные размеры проёма для секционных ворот: 8 метров ширина и 10 метров высота. Оптимальным же считаются размеры для бытового гаража: до 3.5 метров ширина и до 3 метров высота, для промышленного гаража: до 5 метров ширина и до 4 метра высота.
Секционные автоматические ворота «Сделано в РИМе» изготавливаются с высокой точностью (до 5 мм), исключительно по размерам проема Вашего помещения, устанавливаются профессиональными монтажниками, что в комплексе подразумевает и обеспечивает ответственность Компании «РИМ» по осуществлению гарантии на гаражные ворота.
Надеемся, Вы получили необходимую информацию. Если что-то останется непонятным, звоните! Наши специалисты всегда Вам помогут!
